详细参数:
脉冲电压:6KV-11KV
稳定度:≤0.1%
脉冲宽度:2µS
脉冲前沿:≤300ns,过冲振铃幅度≤2%(在微波管阳极处测)
脉冲后沿:≤300ns,过冲振铃幅度≤2%(在微波管阳极处测)
脉冲频率:1)连续四个脉冲串时,如图所示。f=300Hz(T=3.3ms)
2)随机情况时,f=5kHz
脉冲顶降:≤2%
脉冲串顶降:≤4%
灯丝电源技术指标
灯丝电压:12.6V
灯丝电流:≤5A
工作方式

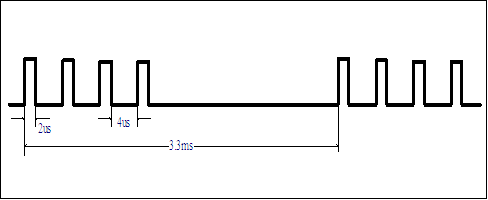

脉冲电源的工作方式为脉冲串工作方式如图1所示:
输入脉冲幅度:5V
