适用于高功率密度的便携式和电池备份系统的电源管理器

2012/3/15 11:46:56   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出大功率、I2C 控制和高效率的电源通路 (PowerPath™) 管理器、理想二极管控制器及磷酸铁锂 (LiFePO4) 电池充电器 LTC4156,该器件适用于单节电池设备,例如便携式医疗和工业设备、备份设备以及其他高功率密度电池供电应用。该 IC 可高效地从各种电源传输高达 15W 的功率,同时最大限度地降低功耗并减轻热量的限制。LTC4156 的开关电源通路拓扑结构可无缝地管理从两个输入源 (例如:一个墙上适配器和 USB 端口) 至器件的可再充 LiFePO4 电池的功率输送,并在输入功率有限时优先向系统负载供电。

    因为 LTC4156 节省了功率,所以该器件允许输出负载电流超过输入电源吸取的电流,从而能最大限度地利用可用功率给电池充电,而不会超出输入电源供电规范的要求。例如,当从一个 5V/2A 交流适配器供电时,该 IC 的开关稳压器高效地将可用 10W的 90% 以上之功率传送出去,从而可提供高达 2.4A 的充电电流,并实现较快的充电速度。与普通开关电池充电器不同,LTC4156 的特点是即时接通工作,以确保即使电池已深度放电,一插上电源插头时就有系统电源。该器件支持 USB OTG (On-The-Go),因此无需任何额外组件,就可以反过来向 USB 端口提供一个 5V 电源。

    通过一个简单的两线 I2C 端口,可在电路板上调整很多系统控制参数,包括充电电流、输入电流 (包括 USB 2.0 和 3.0 兼容设置) 和浮置电压 (3.45V、3.55V、3.60V 和3.80V)。该通信总线也允许 LTC4156 提供状态信息,例如电池温度、输入电源状态、充电器状态和故障状态信息。

    LTC4156 的自主型全功能单节 LiFePO4 电池充电器能够提供高达 3.5A 的充电电流和 15 种充电电流设定值。该充电器具备自动再充电、失效电池检测、可编程安全定时器、热敏电阻适宜温度充电、可编程充电结束指示 / 终止、以及可编程中断发生等功能。

    LTC4156 的双路输入、优先级多路复用过压保护 (OVP) 电路可避免因意外施加高电压而造成的任何损坏。其理想二极管控制器可确保始终能够向 VOUT 提供足够的功率,即使在输入功率不足或缺失的情况下也不例外。为最大限度地减少当器件连接至一个暂停模式 USB 端口时的漏电流,由一个布设在 VBUS 与 VOUT 之间的 LDO 给应用提供可容许的暂停模式 USB 电流。为了消除从制造到销售过程中的电池消耗,一种“装运及贮存”特性可将已经很低的电池待机电流减小至接近于零。LTC4156 为 LTC4155 提供了补充,后者拥有针对锂离子 / 锂聚合物电池供电型系统的相同特性集。

    LTC4156 采用扁平 (0.75mm) 28 引脚 4mm x 5mm QFN 封装,保证在 -40°C 至 125°C 的温度范围内工作。千片批购价为每片 4.07 美元。

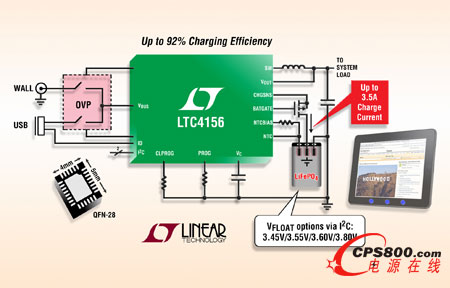

    照片说明:具 OVP 和 USB OTG 的高效率 I2C 电源管理器及 3.5A LiFePO4 电池充电器

    性能概要:LTC4156

    · 大功率、高效率开关型 LiFePO4 电池充电器能可提供 3.5A 充电电流

    · 单片开关稳压器可对有限的可用输入功率之利用进行优化

    · 双输入过压保护控制器

    · 优先级多路复用适用于多输入

    · I2C/SMBus 控制以实现最佳系统性能并提供状态信息

    · 在电池电量很低时即时接通工作

    · 电池理想二极管控制器以实现电源管理

    · 从电池到 USB 端口提供 USB OTG 供电

    · 全功能磷酸铁锂充电器具 4 种浮置电压设置 (3.45V、3.55V、3.60V 和 3.80V)

    · 用交流适配器提供 3.5A 最大充电电流

    · 支持 USB 2.0 和 USB 3.0 规范

    · 扁平 (0.75mm) 28 引线 4mm x 5mm QFN 封装<
