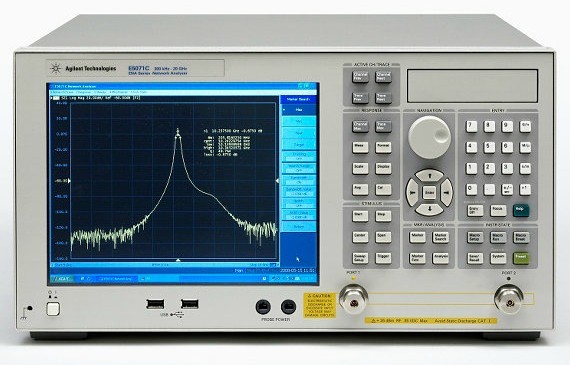

Agilent E5071CEP ENA 系列网络分析仪固定配置产品的速度、精度和通用性为射频网络分析树立了新标准。E5071CEP 具有广泛的测量功能,可满足多种网络分析需求,能够为多个行业(例如无线通信、汽车、半导体和医疗)的制造和研发应用提供高效和灵活的测试。
主要特性
1. 为精确、高性价比的测试与测量提供一流性能;
● 很宽的动态范围 : > 123 dB
● 极快的测量速度 : 全双端口校准时为 41 ms,1601 点
● 低轨迹噪声 : 70 kHz 中频带宽处 < 0.004 dBrms
2. 直观的用户界面和简便的与 PC 连接的能力;
● 可以快速、轻松地进行操作
● Windows 操作系统和 LAN/USB/GPIB 连接
● 内置 VBA,可用于测试自动化或定制 GUI
● 类似于 8753 系列操作习惯和代码翻译功能
3. 能够满足您测量需求的众多特性;
● 强大的校准功能
● 夹具仿真器
选型说明:
测试仪选件 频率 连接器类型 端口数 直流偏置接头
E5071CEP-240 9 kHz ~ 4.5 GHz N 型 ( 阴头 ) 2 无
E5071CEP-280 9 kHz ~ 8.5 GHz N 型 ( 阴头 ) 2 无
E5071CEP-2K5 300 kHz ~ 20 GHz 3.5 mm ( 阳头 ) 2 有
推荐的附件
电缆和直流偏置接头
型号说明
N6314A 测试端口电缆,N型(阳头-阳头),50Ω,24 英寸
N4419AK20 测试端口电缆,3.5毫米(阳头-阴头),36 英寸
11612A 偏置网络,45MHz~26.5GHz
用于选件240和280的校准套件(9GHz以下)
型号说明
85032F标准机械校准套件,直流至9GHz,N型,50Ω
85033E 标准机械校准套件,直流至9GHz,3.5mm
85092C 射频电子校准模块,300kHz~9 GHz,N型(阴头),2端口
85093C 射频电子校准件,300kHz~9GHz,3.5mm,2端口
用于选件2K5的校准套件(9GHz 以上)
型号说明
85052D经济型机械校准套件,3.5mm,直流至26.5GHz
N4691B电子校准件,300kHz~26.5GHz,3.5mm,2 端口
