交流或直流的输入电压经“输入陷波”电路后到“整流滤波”电路，得到高压(约300V)直流电压。“功率转换”将高压直流逆变成约35kHz的高频交流，经高频变压器变换到输出所需的电压，再经高频整流滤波得到输出电压。控制电路对输出电压和输出电流取样，闭环反馈后产生脉宽调制(PWM)信号控制“功率转换”电路，使输出电压或电流保持稳定。

“辅助电源”也是由开关电源构成。由于完全取消了工频变压器，因而具有交流、直流兼容输入功能。输出稳压和恒流都是从输出侧取样，因而能做到高度稳定可靠。

“保护电路”提供风扇温控、过热保护、输出过压过流短路等保护功能。

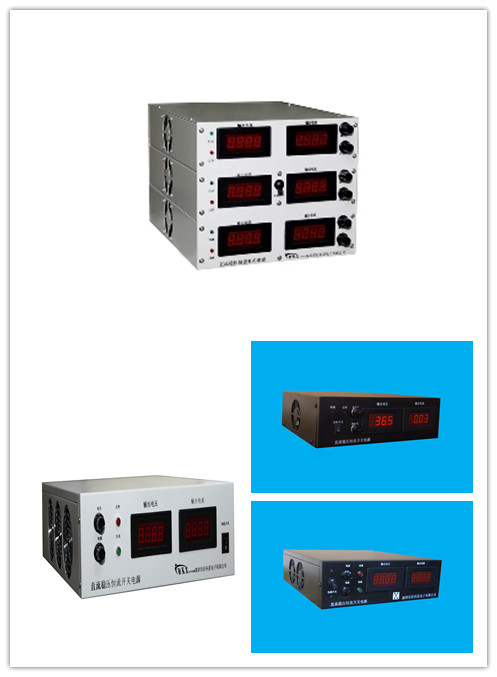

3   主要技术参数

3.1   输入电压：AC220V±15%或者AC380V±10%；50Hz。

3.2   输出稳压值、输出恒流值(0～100)%宽范围连续可调。

3.3   源电压调整率：稳压≤0.2％；负载调整率：稳压≤0.5％；恒流≤0.5％。

3.4   纹波电压：总纹波电压Vpp≤1%；整机效率：≥89％。

3.5   数字显示：输出电压：显示准确度±1.2%；输出电流：显示准确度±1.2%.

3.6   开机输出电压过冲：≤2％输出最大值。

3.7   绝缘电阻：输入-输出：≥20MΩ；输入-机壳：≥20MΩ；输出-机壳：≥20MΩ。

3.8   绝缘强度：输入－输出：AC1500V，10mA，1分钟；

输入－机壳：AC1500V，10mA，1分钟；输出－机壳：AC1500V，10mA，1分钟。

3.9   整机过热保护温度阀值：(75～85)℃。

3.10  平均无故障时间：≥50000h。

3.11  规格（mm）:300（宽)×100(高)×370(深)mm;

      重约9.5kg

3.12  散热风道：内部散热风道左进右出。
