1 　概述
　　BA系列产品应用电磁感应原理，对电网中的交流电流进行实时测量，采用精密恒流技术和线性温度补偿技术，将其隔离变换为标准的直流信号输出。采用24伏或12伏安全电压供电，具有过载能力强、高精度、高隔离、高安全性、低功耗等特点，可广泛用于工业自动化领域。
    BA系列中剩余电流传感器专用于漏电监控，监测电气线路或电气设备绝缘状态，避免电气线路或电气设备绝缘性能降低引起的事故。
    产品符合GB/T 13850-1998、GB 1208-2006

2 　型号说明
　　点此处见(详情)

3 　技术指标
　　点此处见(详情)

4 　外形及穿孔尺寸
 BA05电流传感器

 BA10电流传感器

 BA20电流传感器

 BA50电流传感器

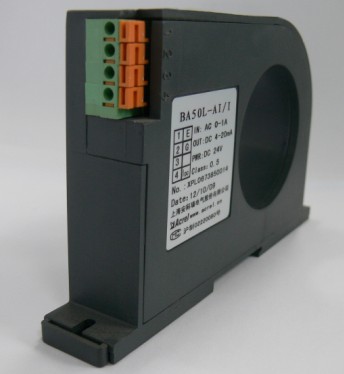

 BA50L剩余电流传感器

5 　接线示例
　　如图一所示：穿心输出lac,
　　电流输出型（OUT：ldc）传感器的输出为共地电流源；
　　电压输出型（OUT：Vdc）传感器的输出为共地电压源
　　图中RL是用户负载，输出为电流时，负载≤400Ω；输出为电压时，负载为≥lkΩ

6 　应用方案
