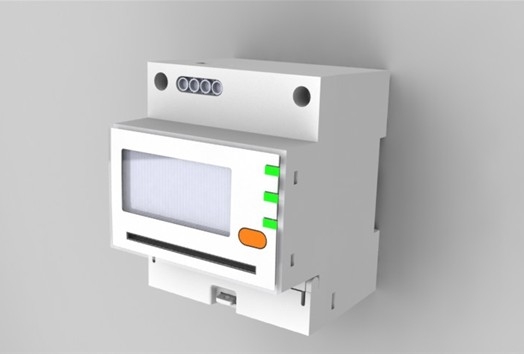

安科瑞学校宿舍专用预付费电表

点击查看原图
公司名称:安科瑞电气股份有限公司
所属类别:电源配套分类>>测试仪器
电子信箱:acrelxs@163.com
联系电话:021-69158261
联 系 人:徐霜
更新时间:2016-10-18 8:56:00

产品详情

1  概述
  终端电能计量表计采用DIN35mm导轨式安装结构、LCD显示,测量电能及其它电参量,可进行时钟、费率时段等参数设置,并具有电能脉冲输出功能;可用RS485通讯接口与上位机实现数据交换。
    该电能表具有体积小巧、精度高、可靠性好、安装方便等优点,性能指标符合国标GB/T 17215-2002、GB/T 17883-1999和电力行业标准DL/T614-2007对电能表的各项技术要求,适用于政府机关和大型公建中对电能的分项计量,也可用于企事业单位作电能管理考核。

2  适用环境
正常工作温度:-10℃~+45℃
极限工作温度:-20℃~+60℃
储存温度:-40℃~+70℃
相对湿度:≤95%(无凝露)
海拔高度:≤2500m

3  产品选型一览表

4  产品介绍

4.1 DDS1352计量仪表
4.1.1功能
● 计量
计量单相有功总电能,反向计入总电能
● 显示
6位宽温型LCD显示;有功电能脉冲LED指示
● 输出
有功电能脉冲输出,无源光电隔离型输出端口

4.1.2技术参数



性能参数

电气

特性



参比电压

AC220V

工作电压

0.7Un~1.2Un

电流规格

5(30)A

额定频率

50Hz

准确度等级

有功1.0

电压线路功耗

≤1W5VA

电流线路功耗

≤1VA

电能脉冲输出

光耦隔离,集电极开路输出,脉宽80ms±20ms

机械特性

外形尺寸

18×91×64mm1模数

最大接线能力

6mm2

环境

条件

工作温度

-20~+60

存储温度

-40~+70

相对湿度

≤95℅(无凝露)
















 4.1.3外形尺寸(mm)

 正视图                   侧视图



4.1.4接线端子


4.2 DDSD1352计量仪表
4.2.1 功能(■代表:标配功能;□代表:可选功能)

4.2.2 技术参数

4.2.3 外形尺寸(mm)


4.2.4 接线端子


4.3 DDSY1352计量仪表
4.3.1功能
● 计量双方向有功电能(反向计入正向)
● 预付费功能,实现先交费后用电
● 预报警与专用预付费断路器控制信号输出功能
● 采用接触式逻辑加密卡,确保电量、电费等数据安全存储
● 有功电能脉冲输出,光电隔离
● LCD液晶显示
● 多电参量测量
● RS485通讯,Modbus-RTU协议(可选)
● 配套的IC卡预付费管理系统,采用大型数据库、数据容错和高强度动态加密等先进的技术,操作方便,安全性和可靠性极高。具有完备的售电管理功能功能

4.3.2技术参数



性能参数

电气

特性



参比电压

AC 220V

工作电压

0.9Un~1.1Un

电流规格

10(60)A

额定频率

50Hz

准确度等级

有功1

时钟准确度

日误差≤0.5s/d

电压线路功耗

≤2W10VA

电流线路功耗

≤4VA

电能脉冲输出

无源输出,外接电源DC+5V-+24V,脉宽80ms±20ms

通讯

RS485接口,Modbus-RTU协议(或DL/T645规约)

机械特性

外形尺寸

72×86×58mm4模数

最大接线能力

25mm2

环境

条件

工作温度

-20~+60

存储温度

-40~+70

相对湿度

≤95℅(无凝露)



















4.3.3外形尺寸(mm)

4.3.4 接线端子


4.4 DDSF1352计量仪表
4.4.1功能
● 计量
计量单相有功总电能,反向计入总电能并单独累计
● 测量
测量单相电压、电流
● 分时
百年日历、时间,闰年自动切换,最大可设置3个费率,8时段,时段最小间隔1分钟
● 结算
电表内存储3个月的历史结算数据,电能结算日缺省设置为月末24时(月末结算)
● 显示
7位宽温型LCD显示;有功电能脉冲、当前费率LED指示
● 输出
有功电能脉冲输出,无源光电隔离型输出端口
● 通讯
支持RS485通讯接口,通讯规约可选(Modbus-RTU或DL/T645规约)

4.4.2技术参数

4.4.3 外形尺寸(mm)

4.4.4 接线端子

4.5 DTSF1352计量仪表
4.5.1功能
● 计量
计量总有功电能,反向计入总电能
● 分时
百年日历、时间,闰年自动切换,最大可设置4个费率,8时段,时段最小间隔1分钟
● 结算
电表内存储3个月的历史结算数据,电能结算日缺省设置为月末24时(月末结算)
● 显示
7位宽温型LCD显示;有功电能脉冲、当前费率、分相有电、功率反向LED指示
● 输出
有功电能脉冲输出、时钟脉冲输出,无源光电隔离型输出端口
● 通讯
支持RS485通讯接口,通讯规约可选(Modbus-RTU或DL/T645规约)

4.5.2 技术参数

4.5.3 外形尺寸(mm)

4.5.4 接线端子

4.6 DTSD1352计量仪表
4.6.1功能
● 计量
计量总的正反向有功和无功电能(4象限电能)
● 测量
测量分相电压、分相电流、分相及总的有功功率、无功功率和视在功率、分相及总的功率因数、电网频率
● 需量
有功、无功功率最大需量统计
● 分时
百年日历、时间,闰年自动切换,最大可设置2个年时区、2套时段表、4个费率,8时段,时段最小间隔1分钟
● 结算
电表内存储3个月的历史结算数据,电能结算日缺省设置为月末24时(月末结算)
● 显示
7位宽温型LCD显示;有功电能脉冲、无功电能脉冲、报警、相序、失压、当前费率LED指示
● 输出
有功电能脉冲输出、无功电能脉冲输出,无源光电隔离型输出端口
● 通讯
支持RS485通讯接口,通讯规约可选(Modbus-RTU或DL/T645规约)

4.6.2技术参数

4.6.3 外形尺寸(mm)

4.6.4 接线端子

4.7 安装方式
        DDS1352、DDSD1352、DDSF1352、DTSF1352、DTSD1352、DDSY1352计量仪表采用35mm标准导轨安装方式,如下图:


5 应用方案

   点此处见(详情)
