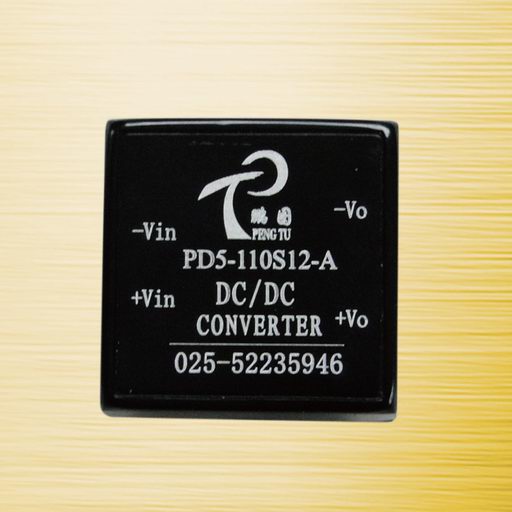

PD-A      Series                               3-5 W

特性 Features
l       引出脚功能兼容
l       输入与输出完全隔离
l       自然冷却，无需附加散热器
l       快速动态响应
l       体积小，单路输出
l       高可靠性，长寿命设计

输入特性Input characteristic
l       电压范围 ……2VDC      （额定值）    9 -18 VDC   反压保护  应用时外接熔丝
                24VD       （额定值）   18 - 36 VDC
                48VDC      （额定值）   36- 72 VDC
                110VDC      (额定值）   70-140VDC

输出特性Output characteristic
l       电压精度 ………………………………………………………………………… ±1%
l       电压调整率 ……………………………………………………………………… ±0.3%
l       负载调整率……………………………………………………………………….. ±0.1%
l       交叉调节率……………………………………………………………………….. ±0.3%
l       温度变化率………………………………………………………………………...±0.01%/℃
l       电流限制点 ………………………………………………………………………. 120%(Typ)
l       响应温度…………………………………………………………………………… 400μs
注：交叉调节率仅指多路输出的电源

一般特性General characteristic
l       工作频率 ………………………………………………………………………… 300 KHz
l       绝缘电阻 …………………………………………………………………………200 MΩ
l       MTBF ………………………………………………………………………………＞500000H
l       绝缘强度
输入-输出:  ＞500 VDC
输入-外壳: ＞500 VDC
输出-外壳: ＞500 VDC
l         环境特性
工作温度      （工业品）: -25 - + 60℃   （ 军Ⅰ）: -40~ +70℃
储存温度     （工业品）: -45 - +105℃  （ 军Ⅰ）: -55~ +105℃

说明：请确定功率.输入电压及输出电压，致电我公司
