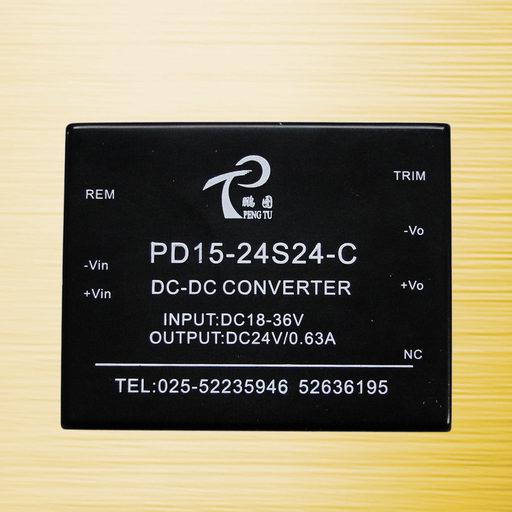

PD-C         Series                             15-20W

特性Features
l       输入C型滤波
l       高转换效率
l       高可靠性，长寿命设计
l       优异的限流保护，电源可连续处于短路状态
l       体积小，单路输出
l       高功率密度
l       引出脚功能兼容

输入特性Input characteristic
l       电压范围…………12VDC（额定值）  9 - 18 VDC    反压保护   应用时外接熔丝
                     24VDC（额定值）  18 - 36 VDC
                     48VDC（额定值）  36 - 72 VDC
                     110VDC（额定值） 70 - 140 VDC

 输出特性Output characteristic
l       电压精度 ………………………………………………………………………… ±1%
l       输出电压调整范围……………………………………………………………… ±10%
l       电压调整率(主路) ……………………………………………………………… ±0.2%
l       负载调整率(主路) ……………………………………………………………… ±0.4%
l       交叉调解率……………………………………………………………………… ±3%
l       温度变化率 ………………………………………………………………………±0.01%/℃
l       电流限制点……………………………………………………………………… 120%(Typ)
l       响应温度…………………………………………………………………………400μs
l       输出电流  ………………………………………………………………………0.1-8A任选
l       输出电压……………………………………………………………………………1.8-4.8V
l       功率  ………………………………………………………………………………15-20W
住：交叉调节率仅指多路输出的电源

一般特性General characteristic
l       工作频率 ………………………………………………………………………… 300 KHz
l       隔离电阻 …………………………………………………………………………200 MΩ
l       MTBF ………………………………………………………………………………＞500000H
l       绝缘强度
输入-输出: ＞1500  VDC
输入-外壳: ＞1050  VDC
输出-外壳: ＞500   VDC
主路-副路：＞500   VDC
l         环境特性
    工作壳温      （工业品）: -25 - +100℃
              （军Ⅰ  ）: -40 - + 100℃  （军Ⅱ）: -55 - +100℃
储存温度   （工业品）: -45- + 105℃   （军Ⅰ）: -55 - +105℃

说明：请确定功率.输入电压及输出电压，致电我公司
