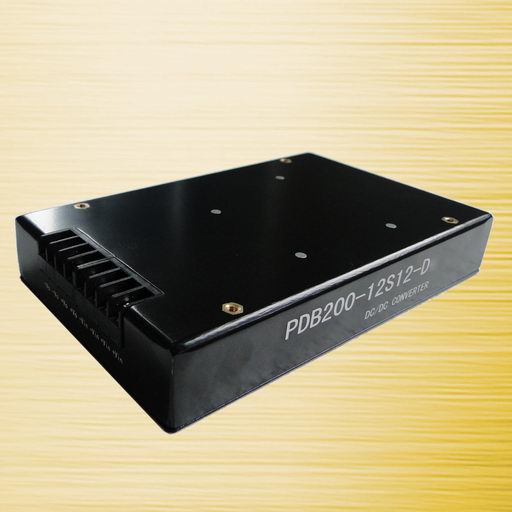

PDB-D Series 100-300 W
特性Features
l 输入Ⅱ型滤波
l 2倍,4倍电压输入
l 恒流输出特性
l 输出短路保护
l 安装方便,单端出线
l 最佳壳体连接方式
l 高可靠性,长寿命设计
输入特性Input characteristic
l 电压范围 …… 12 VDC (额定值) 9-18 VDC 反压保护 应用时外接熔丝
24 VDC (额定值) 18-36VDC
48 VDC (额定值) 36-72VDC
l 四倍输入 18VDC (额定值) 9-36VDC
输出特性Output characteristic
l 电压精度 …………………………………………………………………… ±1%
l 输出电压调整范围……………………………………………………………±10%
l 电压调整率(主路) ……………………………………………………… ±0.2%
l 负载调整率(主路) ……………………………………………………… ±0.4%
l 温度变化率 ………………………………………………………………… ±0.01%/℃
l 电流限制点……………………………………………………………………120%(Typ)
l 响应速度 ……………………………………………………………………400μs
l 输出电流…………………………………………………………………… 3-15A任选
l 输出电压 ……………………………………………………………………12--48V
l 功率 …………………………………………………………………………100-300W
一般特性General characteristic
l 工作频率………………………………………………………………… 160-200 KHz
l 隔离电阻 …………………………………………………………………200 MΩ
l MTBF ………………………………………………………………………>500000H
l 绝缘强度
输入-输出 >1500VAC/1min(漏电流<5mA)
输入-外壳 >1050VAC/1min(漏电流<5mA)
输出-外壳 >500 VDC/min
l 环境特性
工作壳温 (工业品)-25 - +85℃
(军 Ⅰ)-40 - +85℃ (军 Ⅱ)-55 - +85℃
储存温度 (工业品)-45 - +105℃ (军 品)-55 - +105 ℃
说明:请确定功率.输入电压及输出电压,致电我公司
