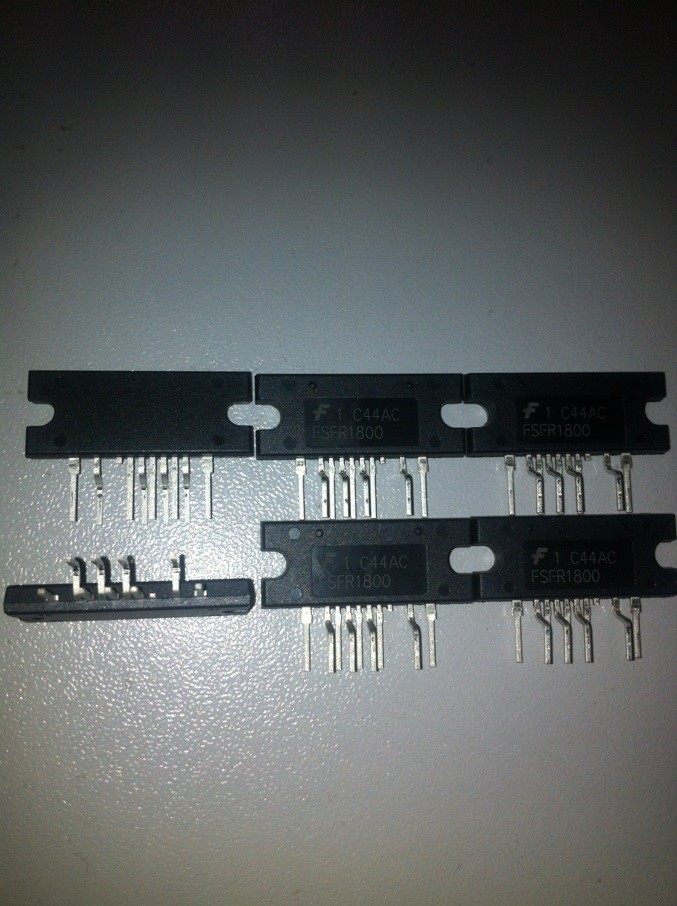

FSFR1800 LED电源上直流/交流转换器
-----------------------------------------------------------------------------
FSFR1800XS 260W FSFR1800 - 适用于半桥谐振转换器的飞兆电源开关(FPS)
FSFR-XS系列提供高度集成的电源开关,专为高效率半桥谐振转换器而设计。
它提供构建可靠、强健的谐振转换器所需的一切,FSFR-XS系列不仅简化了设计,
同时提高了生产力和性能。 FSFR-XS系列将Power MOSFET与快速恢复型体二极管、
高端栅极驱动电路、精确电流控制的振荡器、频率限制电路、软启动和内置保护功
能整合在一起。 高端门驱动电路具有共模噪声消除功能,通过卓越的抗噪能力确
保运行稳定。 MOSFET的快速恢复体二极管可提高可靠性,防止异常操作情况的发生,
同时又能将反向恢复的影响降至最低。 使用零电压开关(ZVS)技术可显著降低开关
损耗并提高效率。 ZVS还可显著降低开关噪声,允许使用小尺寸的电磁干扰(EMI)滤波器。
FSFR-XS系列可应用于谐振转换器拓扑,如串联谐振、并联谐振和LLC谐振转换器。
-----------------------------------------------------------------------------------
产品特性
为半桥谐振转换器拓扑提供了50%占空比的变频控制
通过零电压开关(ZVS)实现高效率
带快速恢复体二极管的内部UniFET?
为MOSFET优化的固定死区(350ns)
工作频率最高可达300kHz
通过外部LVCC为所有保护提供自动重启操作
保护功能: 过压保护(OVP)、过流保护(OCP)、异常过流保护(AOCP)、内部热关断(TSD)
------------------------------------------------------------------------------------
