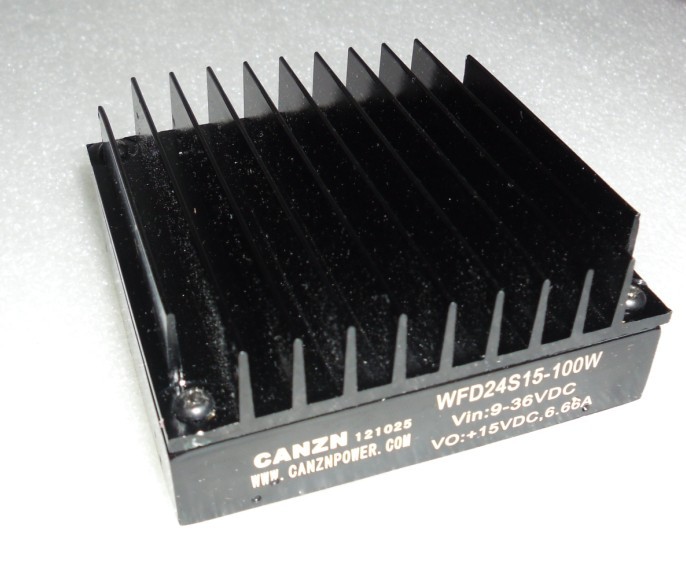

WDXXSXX-XW 单输出(功率:100W Max)
外形尺寸:76.20*76.20*12.70mm
说明:输入电压9VDC~72VDC(9VDC~18VDC,18VDC~36VDC,36VDC~72VDC),转换出任意稳压值输出,精度为±1%
简说:DC/DC宽电压隔离稳压单(正压或负压)输出,高效率高可靠性、高功率密度、瞬变响应快,极低纹波噪声输出,无需外围元件,即可工作,具有良好的屏蔽抗干扰性能及电磁兼容性。
具有过流、过压(根据您的要求)及输出短路、过载保护电路
应用:A/D和D/A、铁路通讯、显示屏、监控设备、石油化工等,工业控制和远距离直流供电系统、交换系统等通讯设备.
.内置π型输入滤波器,负载效应:≤±1%(0%~100%负载)
.过流保护点:110%~150% 标称输出电流自恢复
工作温度:-25/-40~+85℃,存储温度:-40~+125℃,相对温度:10%~90%
.源效应:≤±1%(输入电压范围),温度系数:≤±0.02%/℃
.隔离电压:500VDC Max 0.5mA 1Minute,效 率:80% Min(满载)
.输出纹波/噪声(20MHz带宽):50mVp-p Max
.开关频率:150~220KHz,MTBF:200000h
.功率:100W (金属外壳封装)
