4-20mA隔离放大器产品实图：

产品尺寸：94X47X21.83mm

捷晟达（JSD）4-20mA隔离放大器产品优势：

● 小体积，低成本，标准DIN35mm 导轨安装方式

● 三端隔离（输入、输出、工作电源间相互隔离）

● 高精度等级（0.1% F.S，0.2% F.S）

● 高线性度（0.1% F.S）

● 高隔离耐压（2500VDC/60S）

● 极低温度漂移(35PPM/℃）

● 工业温度范围( -45~+85 ℃）

● 产品性能可靠（MTBF＞50 万小时）

● 工作电源(5VDC/12VDC/15VDC/24VDC 单电源等多种选择）

● 国际标准信号（0~5V/0~10V/0~±10V/4~20mA/0~±20mA 等多选）

隔离放大器产品概述：

有源单通道高精度模拟量信号隔离放大器，是将输入与输出之间电气绝缘的模拟信号进行

变换、放大、隔离的信号调理器，接收现场仪表的各种模拟量信号输入，通过模拟量信号隔离放大器进

行信号变换调理，以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC

及DCS 系统。本产品的输入、输出、工作电源间相互隔离，在电量隔离测控的工业测现场、电力监控、

医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离放大器采用电磁隔离技术,

相比光耦信号隔离放大器具有更好的输出精度、温飘特性小和线性度好等特点。

产品型号举例：

例1：信号输入通道1：0-5V；信号输出通道1：0-10V；工作电源：12VDC； 产品型号：DIN35 1x1 MI-V1-P3-VO5

例 2：信号输入通道1：4-20mA；信号输出通道1:4-20mA；工作电源：24VDC；产品型号：DIN35 1x1 MI-I4-P1-IO1

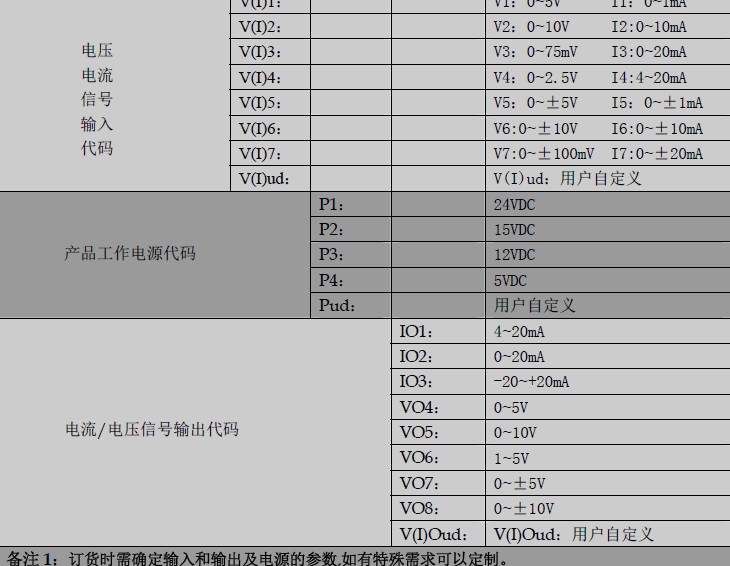

隔离放大器产品选型一览表：
