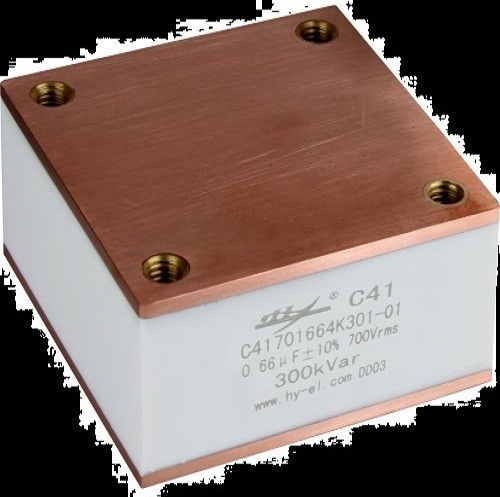

C41谐振电容器
所属类别：电源配套分类>>电子元件
电子信箱：hydl@hy-el.com
联系电话：020-66311928
联 系 人：韩经理
更新时间：2014-10-28 14:41:30
|
型号 |
规格 |
价格(元） |
尺寸（mm) |
|
C41 |
0.68vF/300KVAC |
400 |
80*80*36.5V 700Vrms |
价格仅供参考，以报价单为准。
主要应用/Application
广泛应用于大功率的高频谐振设备中
Widely used in high power high frequency resonant device
产品特点/Characteristics
电介质：聚丙烯薄膜
结构：铝箔、金属化膜内串结构
封装：铜板
高电压、高频率、高dv/dt特性
能承受大电流，散热性能好
Dielectric：Polypropylene film
Structure: aluminum foil, metal film inner series structure
Package: Copper
High voltage, high frequency, high dv/dt characteristics
Can bear high current, good heat radiation performance
技术性能/Specifications
|
引用标准/Reference standards |
GB/T 17702 IEC 61071 GB/T 12747 |
|
工作温度范围/Operating temperature range |
-40℃～85℃ |
|
容量范围/Capacitance |
0.24μF～1.2μF |
|
容量偏差/Tolerance |
±5% ±10% |
|
极间耐电压/Test voltage between terminals |
5.0Ur10s 25℃±5℃ |
|
极壳耐电压/Test voltage between terminals and case |
6000Vac或9000Vdc 50Hz 60s，25℃±5℃ |
|
损耗角正切/Dissipation factor |
tgδ≤5×10-4 at 25℃±5℃，1kHz |
|
绝缘电阻/Insulation resistance |
R≥200000MΩ，at 500Vdc，25℃±5℃，60s |
|
预期寿命/Life expectancy |
200000h at Ur and 70℃，30000h at Urms |
此产品关键字：高频高压谐振电容、谐振电路电容的功能、谐振电容的影响
