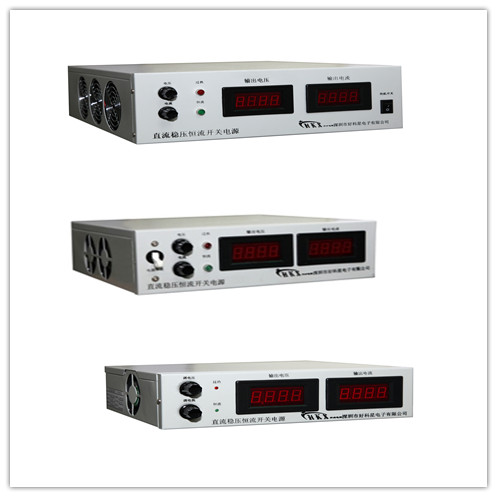

工作原理简述
交流或直流的输入电压经“输入陷波”电路后到“整流滤波”电路,得到高压(约300V)直流电压。“功率转换”将高压直流逆变成约35kHz的高频交流,经高频变压器变换到输出所需的电压,再经高频整流滤波得到输出电压。控制电路对输出电压和输出电流取样,闭环反馈后产生脉宽调制(PWM)信号控制“功率转换”电路,使输出电压或电流保持稳定。
“辅助电源”也是由开关电源构成。由于完全取消了工频变压器,因而具有交流、直流兼容输入功能。输出稳压和恒流都是从输出侧取样,因而能做到高度稳定可靠。
“保护电路”提供风扇温控、过热保护、输出过压过流短路等保护功能。
主要技术参数
1 输入电压:AC220V±15%,50Hz;
当输出电压降低时允许输入电压下限相应下降。
2 输出稳压值范围:(0~24)V;输出恒流值范围:(1~600)A可根据自身要求定制。
3 源电压调整率:稳压≤0.5%;负载调整率:稳压≤1%;恒流≤2%。
4 整机效率:≥90%;纹波电压:总纹波电压Vpp≤1%。
5 输出电压:显示准确度±1.5%;输出电流:显示准确度±2%。
6 开机输出电压过冲:≤2%。
7 绝缘电阻:输入-输出:≥20MΩ;输入-机壳:≥20MΩ;输出-机壳:≥80MΩ。
8 绝缘强度:输入-输出:AC1500V,10mA,1分钟;
输入-机壳:AC1500V,10mA,1分钟;输出-机壳:AC1500V,10mA,1分钟。
9 整机过热保护温度阀值:(75~85)℃。
10 平均无故障时间:≥50000h。
11 外形尺寸:253(宽)×78(高)×282(深)mm;整机重量:净重约4.5kg。
12 散热风道:内部散热风道左进右出。
