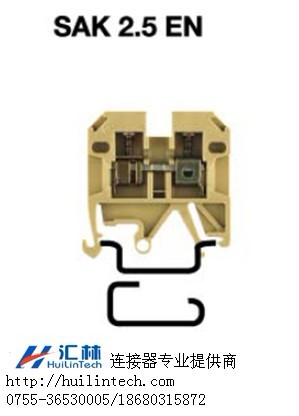

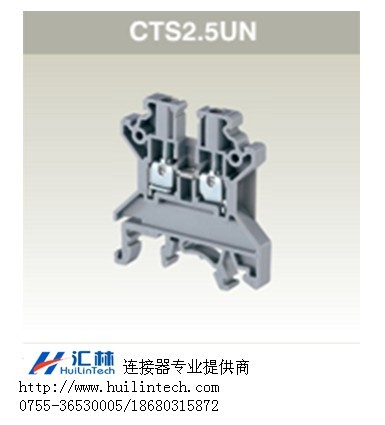

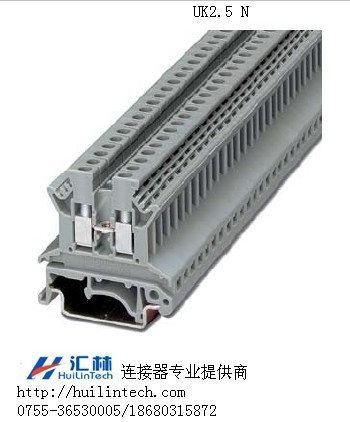

2.5平方,5毫米厚标准直通型接线端子
此类端子是最适合应用于控制、自动化、检测和配电的多功能端子。底座设计灵活,只需要一把螺丝刀就可以方便地在导轨上安装和拆卸。此类端子都配有标识条安装槽,可安装标识条,用来区分电路。使用端子短接片/短接套管和螺丝刀即可实现交叉接线。
技术数据
额定电压 1000 V
额定电流 24 A
拉紧转矩 0.4 Nm
外壳材质 聚酰亚胺(尼龙)
相比起痕指数 1
标准颜色 灰色
连接类型 螺钉卡箍
产品功能 直通型
进线指示 侧进式
安装方式 DIN32/ DIN35/ DIN35-15导轨
螺钉尺寸 M2.5
操作工具 螺丝刀
额定冲击电压 8 KV
污染等级 3
连接数据
软导线最小横截面 0.2 mm²
软导线最大横截面 2.5 mm²
导线截面AWG/K cml最小 22 AWG
导线截面AWG/K cml最大 12 AWG
软导线最小横截面-带线套 0.2 mm²
软导线最大横截面-带线套 2.5 mm²
两个相同截面的导线,多股最小 0.2 mm²
两个相同截面的导线,多股最大 1.5 mm²
硬导线最小横截面 0.2 mm²
硬导线最大横截面 4 mm²
两个相同截面的导线,多股,带双线套,最小 0.2 mm²
两个相同截面的导线,多股,带双线套,最大 1.5 mm²
剥线长度 9 mm
内径 A3
尺寸
DIN 32 轨 51.1 mm
DIN 35 x 15 mm 导轨 53.7 mm
DIN 35 x 7.5 mm 导轨 46.2 mm
长度 43 mm
宽度(厚度) 5 mm
