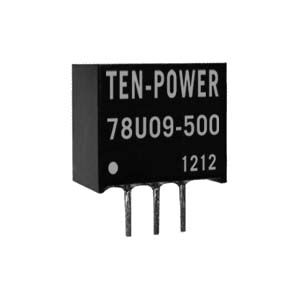

24V转9V非隔离稳压DC-DC模块78U09-500
所属类别：电源产品分类>>模块电源(DC/DC)
电子信箱：market@ten-power.com
联系电话：15889952240
联 系 人：肖奥琳
更新时间：2013-5-7 17:26:46
产品特性
n 开关型、效率高达96%
n 引脚兼容传统78xx系列
n 满载输出电流500mA
n 最高耐压32V
n 短路保护,过热保护
n 低纹波、噪声
n 满足UL94-V0要求
n MTBF >200万小时
工作温度：-40℃～+85℃
产品概述
TEN-POWER的LM78Uxx-500系列是超小型、高效率的开关型稳压器，是传统78XX系列三端线性稳压器的理想替代品，引脚兼容，可直接替代。它效率高、损耗小、发热低，使用时无需外加散热片。
|
产品型号一览表 | |||||||
|
型号 |
输入电压（V） |
输出 |
效率%（满载时） | ||||
|
Min |
Type |
Max |
电压（VDC） |
电流（mA） |
Min Vin |
Max Vin | |
|
LM78U01-500 |
5 |
12 |
26 |
1.5 |
500 |
76 |
66 |
|
LM78UX2-500 |
5 |
12 |
28 |
1.8 |
500 |
79 |
68 |
|
LM78U02-500 |
5 |
12 |
28 |
2.5 |
500 |
85 |
72 |
|
LM78U03-500 |
5.5 |
24 |
28 |
3.3 |
500 |
88 |
78 |
|
LM78U05-500 |
6.5 |
24 |
32 |
5.0 |
500 |
93 |
84 |
|
LM78U06-500 |
9 |
24 |
32 |
6.5 |
500 |
93 |
87 |
|
LM78U09-500 |
11 |
24 |
32 |
9 |
500 |
94 |
90 |
|
LM78U12-500 |
15 |
24 |
32 |
12 |
500 |
96 |
90 |
|
LM78U15-500 |
18 |
24 |
32 |
15 |
500 |
97 |
93 |
|
输出特性表 | |||||
|
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
|
输出电压精度 |
100%的负载，输入电压范围 |
±2 |
±3 |
% | |
|
线性调节率 |
输入电压从最低电压到最高电压，满载 |
±0.5 |
±1.0 | ||
|
负载调整率 |
从10%的负载到100%的负载 |
±0.4 |
±0.75 | ||
|
纹波+噪声* |
20MHz带宽，参见 “纹波&噪声测试电路” |
25 |
50 |
mVp-p | |
|
短路保护 |
可持续，自恢复 | ||||
|
短路输入功耗 |
0.5 |
1.8 |
W | ||
|
过热保护 |
IC内置 |
160 |
℃ | ||
|
输出限制电流 |
2000 |
3000 |
mA | ||
|
开关频率 |
100%负载，输入电压范围 |
280 |
330 |
450 |
KHz |
|
静态电流 |
输入电压范围 |
5 |
8 |
mA | |
|
温度系数 |
-40 ℃～+85℃ |
±0.02 |
%/℃ | ||
|
最大容性负载 |
1000 |
μF | |||
|
一般特性表 | |||||
|
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
|
存储湿度 |
95 |
% | |||
|
工作温度 |
-40 |
85 |
℃ | ||
|
存储温度 |
-55 |
125 | |||
|
工作时外壳温度 |
100 | ||||
|
引脚耐焊接温度 |
焊点距离外壳边沿1.5mm，10秒 |
300 | |||
|
冷却方式 |
自然空冷 | ||||
|
外壳材料 |
阻燃耐热塑料（UL94-V0） | ||||
|
重量 |
2.0 |
克 | |||
更多参数模块请一载相关数据手册。
