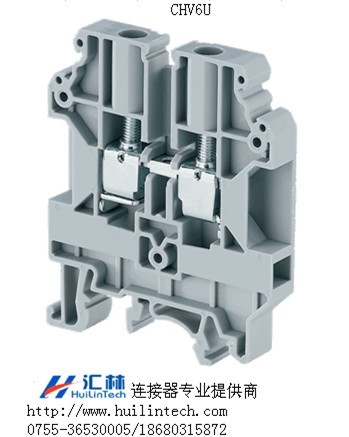

超高压端子导轨式端子

点击查看原图
公司名称:深圳市汇林数码科技有限公司
所属类别:电源配套分类>>连接器及端子
电子信箱:wangfeng@huilintech.com
联系电话:18680315872
联 系 人:汪峰
更新时间:2013-6-4 22:08:19

产品详情
超高压端子
6平方高压端子,超高压达2000V
CHV系列接线端子经特殊设计,适用于超高压(2000V)的应用。此款端子底座设计灵活,用一个螺丝刀就可以方便地在导轨上进行安装和拆卸。这些端子都有标识安装槽,可安装标识条,用于电路区分。使用短接片或套筒/螺钉,可实现交叉接线。
技术数据
额定电压 1000 V
额定电流 41 A
拉紧转矩 0.8 Nm
外壳材质 聚酰亚胺(尼龙)
相比起痕指数 1
标准颜色 灰色
连接类型 螺钉卡箍
产品功能 高电压
进线指示 侧进线
安装方式 DIN32/ DIN35/ DIN35-15导轨
螺钉尺寸 M3.5
操作工具 螺丝刀
额定冲击电压 8 KV
污染等级 3

连接数据
软导线最小横截面 0.2 mm²
软导线最大横截面 6 mm²
导线截面AWG/K cml最小 22 AWG
导线截面AWG/K cml最大 8 AWG
软导线最小横截面-带线套 0.2 mm²
软导线最大横截面-带线套 6 mm²
两个相同截面的导线,多股最小 0.2 mm²
两个相同截面的导线,多股最大 4 mm²
硬导线最小横截面 0.2 mm²
硬导线最大横截面 10 mm²
两个相同截面的导线,多股,带双线套,最小 0.2 mm²
两个相同截面的导线,多股,带双线套,最大 4 mm²
剥线长度 18 mm
内径 A5

尺寸
DIN 32 轨 68.2 mm
DIN 35 x 15 mm 导轨 70.8 mm
DIN 35 x 7.5 mm 导轨 63.4 mm
长度 52 mm
宽度(厚度) 8 mm
