1 　概述

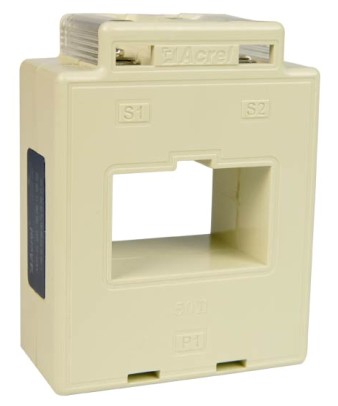

　　AKH-0.66系列电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。
        产品符合国标GB1208-2006等同IEC60044-1：2003。

2 　技术指标
　◆测量CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A；
        保护CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A；
        双绕组CT一次电流5-6300A，二次电流5A、20mA，1A、20mA；
        双绕组传感器一次电流5-6300A，二次电流AC5A、DC4-20mA，AC1A、DC4-20mA；
        剩余电流CT一次电流0-5A，二次输出电流5mA，2mA或电压1V;
        三相电流互感器一次电流5-200A, 二次电流5A，1A，50mA，20mA;
        微型电流互感器一次电流5-100A, 二次电流5A，1A，50mA，20mA;
        计量CT一次电流5-2000A，二次电流5A，1A；
        开口式CT一次电流20-6300A，二次电流5A，1A。
　◆额定工作电压AC0.66kV(等效AC0.69kV，GB156-2003)
　◆额定频率50～60Hz
　◆环境温度-30℃~70℃最高耐温120℃
　◆海拔高度≤3000m
　◆工频耐压3000V/1min 50Hz
　◆用于没有雨雷直接侵袭，无严重污染及剧烈震动的场所

3 　选型说明
　◆根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。
　◆工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h；
　◆根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流；
　◆产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
　◆测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的规格；
　◆注意根据母排的规格和根数，选用相匹配窗口大小的互感器。

　　4　安装方法　

　　点此处见(详情)

　　附录1

　　互感器选用的额定容量应大于负荷阻抗

　　互感器在使用调试过程中，时有反馈信息：“电流表指示与实际电流值偏差较大”，进而怀疑“互感器质量有问题”，究竟其原因：“设计选用额定容量偏小，总负荷阻抗大于额定容量，实非互感器质量问题所引起。”
　　为明确起见，现举例说明：某配电装置，如在现场或中央两处测量和计量，导线截面2.5mm2，相距70m，应选用的互感器额定容量将不同（忽略接触电阻）。

　　上表摘录的数据详见下面表1和表2

测量回路的功耗（VA）/电阻（Ω）                表1

常用仪表功耗一览表（参考值）                 表2

　　附录2

　　电工测量和计量仪表与互感器间准确级配置

　　测量仪表
　　通常电压表、电流表、功率表准确级为1.5～2.5级；频率表为0.5级；与仪表连接的分流器、附加电阻，电量变速器为0.5级。
　　相配置的互感器准确级，如仅作电压、电流测量用，一般不低于1级，非重要回路电流表（2.5级），可使用3级；如组合使用，应不低于回路内部仪表的最高准确级。

　　计量仪表

根据《电能计量装置管理规定》（DL448-91）的有关规定：                     表1

上表中电能计量装置分类系根据用电量和重要程度划分：                      表2

　　附录3

　　为什么推荐选用规格为1A的电流互感器

　　国标GB 1208-2006《电流互感器》第5.2项中规定，额定二次电流标准值为1A和5A，优先值5A。当传输距离较大时，1A和5A相比有较多优点：

　　线路功耗降低，线路功耗与通过电流平方成正比，二次电流为1A的互感器5A相比降低功耗25倍，即1A的功耗仅5A的4%.在设计1A系统时，一般只需计算和保护仪表的阻抗（忽略接触电阻）

测量线路的功耗（VA）                  表1

　　传输距离加大，电流互感器二次负载计算机公式S=I2Z,在相同负载下，二次电流为1A互感器的传输距离是5A的25倍，这样可避免选5/1A中间互感器或选用大容量互感器。

不同额定容量时的传输距离(m)               表2

　　电线截面减小：大中型工厂，当仪表和互感器安装距离较远（例如80m），从表2可以看出，当选用5A、10VA互感器，面经计算需8mm2，如选用1A，2.5VA互感器，线截面仅需1.5mm2。

　　目前随着计算机和数控仪表的普及和发展，额定二次电流为1A及以下规格的电流互感器选型已较普遍。
