产品特性

n   隔离型RS-485收发器：2500Vdc

n   无需外部组件，单5V工作电压

n   高ESD保护：±4KV HBM（在收发器接口）

n   iRS-485T最大波特率9600bps

n   iRS-485HT最大波特率115200bps

n   至少32个节点。

n   集成总线保护器件

n   符合TIA/EIA-485-A标准

n   带数据流控引脚

n   传输线：0.75mm²双绞线或者平行线

n   超小型，SIP8脚单列直插

n   符合UL94-V0阻燃标准

产品概述

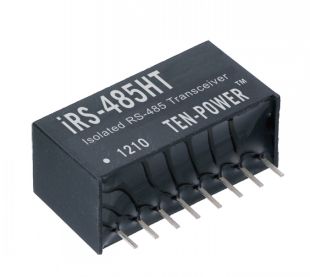

TEN-POWER的iRS-485模块是一款完整的隔离型RS-485收发器。它无需使用外部组件。单个电源即可工作，实现线路收发器和逻辑接口之间2500VDC的隔离。该器件非常适合于那些接地环路断开的系统，允许很大的共模电压变化下保证不间断的通信。

iRS-485T模块提供最大9600bps的数据通信速率，而iRS-485HT则可以提供最大115200bps的数据通信速率。每根总线能够支持多达32个节点。

标准RS-485接口，具有ESD总线保护功能，内置4.7K上下拉电阻。增强的ESD防护能力使得该模块能够承受高达±4KV人体模型（在至隔离电源的收发器接口引脚上），而不会方式闭锁或受损现象。

订购信息

关于5V隔离RS-485收发模块iRS-485HT的更多模块参数请下载数据手册。
