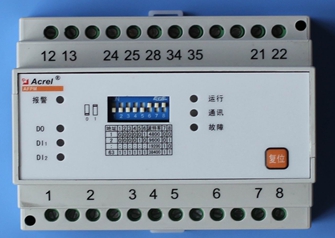

AFPM3消防电源三相电源监控模块

点击查看原图
公司名称:安科瑞电气股份有限公司
所属类别:电源应用分类>>通信电源
电子信箱:acrelxs@163.com
联系电话:021-69158261
联 系 人:徐霜
更新时间:2016-10-18 8:56:19

产品详情

1 概述
  AFPM系列消防设备电源监控系统能够对消防设备的电源进行实时的监控,通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息,从而判断消防设备电源是否有断路、短路、过压、欠压、缺相、错相以及过流(过载)等故障信息并报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况,并集中显示,从而可以有效避免在火灾发生时,消防设备由于电源故障而无法正常工作的危急情况,最大限度的保障消防联动系统的可靠性。
  适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域,符合GB 28184-2011 《消防设备电源监控系统》及GB 25506-2010 《消防控制室通用技术要求》的标准。

2  适用环境
  ●工作温度:-10℃~+55℃
  ●储存温度:-20℃~+70℃
  ●相对湿度:≤95%不结露
  ●海拔高度:≤2500m
  ●污染等级:Ⅲ级,安装类别:Ⅲ级

3系统功能
3.1 监控报警
  ●被监控设备电源回路开关状态
  ●被监控设备电源的工作状态(电压、电流及报警状态信息)
  ●报警响应时间:≤30s
  ●报警声信号:可手动消除,当再次有报警信号输入时,能再次启动
  ●报警光信号:红色LED指示灯常亮

3.2 故障报警
  ●监控器与模块(电压/电流信号传感器)之间的连接线断路、短路
  ●监控器主电源欠压(≤80%主电源电压)或过压(≥110%主电源电压)
  ●监控器与其分体电源间连接线断路、短路
  ●当监控器出现以上故障时,能发出与监控报警信号有明显区别的声光故障报警信号
  ●故障报警响应时间:≤100s
  ●故障报警声信号:手动消除,当再次有报警信号输入时,能再次启动
  ●故障报警光信号:黄色LED指示灯常亮
  ●故障期间,非故障回路的正常工作不受影响

3.3 控制输出
  ●对个别或全部被监控设备的报警继电器进行远程遥控操作
  ●监控器报警控制输出:常开无源触点,容量:AC250V 3A或DC30V 3A
  ●监控器控制输出:常开无源触点,容量:AC250V 3A或DC30V 3A

3.4 自检
  ●连接检查:通信线路及分体电源线路的断路、短路
  ●设备自检:手动检查或系统自检
  ●自检耗时:≤60s


3.5 报警记录
  ●记录1000条相关故障报警信息
  ●报警类型:故障类型、发生时间、故障描述
  ●报警事件查询
  ●报警记录打印

3.6 操作分级
  ●日常值班级:可进入软件界面查看实时监测情况、消除报警声音和查询报警记录
  ●监控操作级:可操作除针对系统本身的信息维护外的其他操作
  ●系统管理级:可操作系统的任何一个功能模块

4 AFPM100监控探测器技术指标
4.1 工作电源
  ●主电源:AC220V 50Hz(允许85%~110%范围内变化)
  ●备用电源:主电源低电压或停电时,维持监控设备工作时间≥8h
  ●监控器为连接的模块(电压/电流信号传感器)提供DC24V电源

4.2 工作制和传输方式
  24小时工作制,Modbus-RTU通信协议,RS485半双工总线方式,传输距离1km(可通过中继器延长通讯传输距离)。

4.3 主要参数及组成部件
  AFPM100型消防设备电源状态监控器为壁挂式安装方式,其主要功能及组成部件如下:
  ●监控容量:≤128点
  ●显示方式:点阵液晶
  ●输入输出模块:内置远程智能I/O模块
  ●声光报警模块:内置喇叭,蜂鸣器,LED指示灯
  ●备用电源:DC24V,24Ah


4.4 监控设备面板元件布置及功能说明

  壁挂式消防设备电源监控器(主机)主要组成部分

4.5 软件监控画面

4.6 接线示意图

5 电源监控模块(电压/电流信号传感器)
5.1 电源监控模块选型

5.2 监控模块介绍
5.2.1 AFPM1-AV、AFPM1-AVI、AFPM1-DV、AFPM1-DVI、AFPM1-2AV单相电源监控模块
5.2.1.1 功能
  ●实时监测一路单相交流电压/电流、一路直流电压/电流、或两路单相交流电压;
  ●具有过压、欠压、过流(仅限具有电流检测产品)报警;提供一路或两路(仅限监控两路单相交流电压产品)开关量输入功能,可监测开关状态;
  ●提供一路继电器输出,可连接报警控制回路;
  ●具有事件存储功能,报警器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场情况,为消除故障提供依据;
  ●采用现场总线通信技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准MODBUS协议可以与各种标准系统相连;
  ●集成度高,网络化,智能化程度高,动作特性合理;

5.2.1.2 技术参数

5.2.1.3 外形及安装尺寸(mm)

5.2.1.4 接线端子

 5.2.2  AFPM3-AV、AFPM3-AVI、AFPM3-2AV三相电源监控模块

5.2.2.1 功能
  ●实时监测一路三相交流电压/电流、或两路三相电压;
  ●具有过压、欠压、缺相、错相、过流(仅限具有电流检测产品)报警;
  ●提供一路或两路(仅限监控两路三相交流电压产品)开关量输入功能,可监测开关状态;
  ●提供一路继电器输出,可连接报警控制回路;
  ●具有事件存储功能,报警器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场情况,为消除故障提供依据;
  ●采用现场总线通信技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准MODBUS协议可以与各种标准系统相连;
  ●集成度高,网络化,智能化程度高,动作特性合理;

5.2.2.2 技术参数

 5.2.2.3 外形及安装尺寸

5.2.2.4接线端子

5.2.3 AFPM5-2/2、AFPM5-6/1开关量模块
5.2.3.1功能

  ●提供两路或六路开关量输入功能,可检测开关状态;
  ●提供一路或两路继电器输出,可连接报警控制回路;
  ●具有事件存储功能,报警器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场情况,为消除故障提供依据
  ●采用现场总线通信技术,上位机管理软件可以时刻监测现场的运行情况,及时发现报警信息。通过RS485借口,标准MODBUS协议可以与各种标准系统相连;
  ●集成度高,网络化,智能化程度高,动作特性合理;

5.2.3.2技术参数

5.2.3.3外形及安装尺寸(mm)

5.2.3.4接线端子

6  附件
6.1 AKH-0.66I型电流互感器

6.2 霍尔电流传感器及交流电流互感器技术参数

6.3交流电流互感器及霍尔电流传感器技术参数

7 系统结构

  AFPM100 消防设备电源监控系统采用:用电设备+监控模块+系统主机三层结构组网模式,从而简化了系统结构设计。整个监控系统功能全面,安全可靠,探测准确,性价比高,系统内部采用RS485网络通信,对外提供Modbus-RTU通信协议,以满足其他标准系统的连接。

8 设计参考附录
8.1 系统接线示意图
8.1.1中小型监控系统网络拓扑结构图

  ?模块AFPM-□为传感器(监控模块)。监控器(主机)能接收并显示被监控消防设备电源的工作状态和中继器的工作状态。
  ?传输距离大于500m时,需加中继器,1合中继器占用1个传感器(监控模块)地址,中继器的AC220V电源线采用3*1.5mm^2,由现场消防电源或消防监控室监控器(主机)提供。
  ?传输方式为RS485总线,图中以A/B表示,其电缆屏蔽层应与监控器(主机)的保护接地可靠连接。
  ?每一种传感器(监控模块)通过编码开关设定与监控器(主机)的通信地址。
  ?根据工程需要在通信线上最远端传感器(监控模块)处宜连接120Ω-10KΩ/1W匹配电阻,提高通信稳定性。
  ?一般电源监控器(主机)有4个输出回路,每个回路可连接32个传感器(监控模块)。特殊情况下可扩展更多回路。

8.1.2大型监控系统网络拓扑结构图

  ?此系统用于建筑群或现场设备较多,需要分为多个区域的情况。
  ?每个区域监控器(主机)可采集128个传感器(监控模块),特殊情况可扩展。
  ?监控器(主机)供电主要电器AC220V,备用电源可自带,也可现场提供。

8.2 监控电路图
8.2.1单相双电源监控电路图
8.2.2一路交流一路直流双电源监控电路图
8.2.3三相四线制双电源电压监控电路图
8.2.4消防设备电源监控系统示意图
