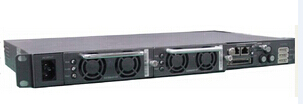

1、EPS30-4815AF艾默生嵌入式电源概述
艾默生EPS30-4815AF 嵌入式电源系统适用于小型程控交换机、接入网、传输设备、移动通信、卫星通信地面站、微波通信供电，也可用于其它通信设备供电。
2、系统组成
电源系统由整流模块、监控模块和交直流配电插框组成，系统配置图
3、艾默生EPS30-4815AF 嵌入式电源系统配置表
整流模块 GERM4815T1～2（可选）
监控模块 EPMU031
交直流配电插框 rack-EPS30-4815AF
3、技术参数
环境条件
工作温度：－5℃～40℃
储存温度：－40℃～70℃
相对湿度：≤90％RH
海拔高度：≤2000m（超过需降额使用）
输入特性
输入相电压： 220Vac
输入电压范围 90Vac～290Vac
输入频率 45Hz～65Hz
最大输入电流：≤9A（低压满载）
功率因数：≥0.99
输入冲击电流：满足标准要求：ESI300132-2
防雷要求：交流输入口满足8/20us冲击电流 差模3KA,共模5KA
输出特性
额定输出电压: －53.5Vdc
输出电压范围: －42.0Vdc～－58.0Vdc
最大输出功率：1600W (176~290VAC) 800W (90~175VAC)
输出电流 30A
稳压精度 ≤±1％
效率：≥81％ （110VAC输入） ≥89％ （220VAC输入）
峰峰值杂音电压: ≤200mV
电话衡重杂音电压: ≤2mV
开机启动时间： 3～8S
动态响应超调和开关机过冲幅度： ≤±5%
均流不平衡度： ≤±5% (50～100％负载范围内)
4、产品特点
系统具有输入过欠压保护, 输出过流保护,输出过压保护,短路保护,过温保护,限流保护及告警功能,整流模块和监控模块具有热插拔功能, 整流模块实现1+1并联工作。上位机通过RS485控制整个系统并获取系统内部信息
预限流功能,可以在上电后的一段时间保护电池
市电故障自动切换为电池工作，有电池过放电保护功能
