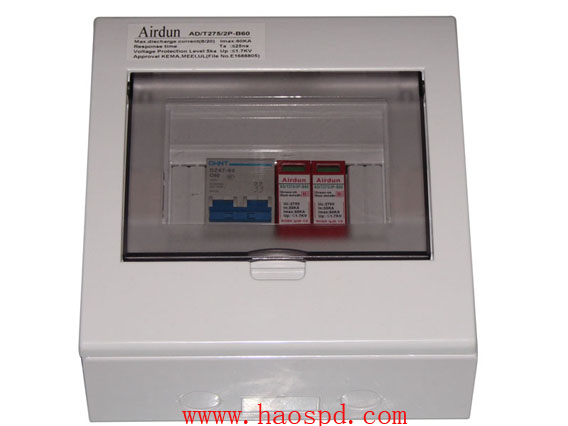

普通单相电源防雷箱产品介绍

   【品名】40KA 单相电源防雷箱
   【品牌】Airdun（艾尔盾）
   【型号】AD/T275/2P-C40B

 【应用范围】
    单相电源防雷箱可用于雷击区第二级防雷，高速电流泄放，由热敏元件控制的隔离装置，由窗口红色标志反映的故障显示。
单相电源防雷箱适合安装在LPZP区与LPZ区与LPZ区交界 处,通常安装在楼层配电箱、计算
机中心电信房、电梯控制室、变频设备控制室、医院手术 室、监护室及装有电子医疗设备
场所的配电箱箱内。

【技术参数】
型号 AD/T275/2P-C40B
品牌 Airdun【艾尔盾】
应用说明
安装于楼层或计算机电源系统机房分配电箱处或工控系统机房分配电箱处
测试依据 IEC61643一1和GB 18802. 1-2002
防雷保护级别 第三级
额定电压 220V~
起动电压 275V~
额定工作频率 50HZ～60HZ
最大持续操作电压 385V~
标称放电电流(8/20) u s 20KA
最大通流量(8/20) u s 40KA
漏电电流 ≤8 uA
电压保护水平(8/20) u s(10kA) Up ≤1.0KV
电压保护水平(8/20) u s(In) Up ≤1.2KV
电压保护水平 ≤1.5KV
晌应时间(L-N) ≤20ns
响应时间(N-PE) ≤25ns
保护模式 三层滤波、过流、过温保护；全保护（差模+共模）
最大保险丝强度 100AgL/gG
短路电流强度 0.3KA/50Hz
工作温区 -400C - +800C
相对湿度 ≤90%
安装方式  并联
SPD连接L1、L2、L3、Ｎ导线最小截面 BVR-6mm2
SPD连接ＰＥ导线最小截面 BVR-16mm2
工作状态  正常为绿色
损坏状态 失效或故障为红色
连接类型 螺旋接线端
外壳防护材质 1.5mm厚冷轧钢外壳
颜色 高光白色
防雷保护等级 C级
适用的供电系统类型 TT  TN  IT
外壳保护等级 IP20
外形尺寸安装宽度(mm) 140mm*163mm*85mm
重量(kg) 约3KG
定货号 800 664
