并网逆变器

点击查看原图
公司名称:安科瑞电气股份有限公司
所属类别:其他类>>其他
电子信箱:acrelxs@163.com
联系电话:021-69158261
联 系 人:徐霜
更新时间:2016-10-18 8:55:57

产品详情

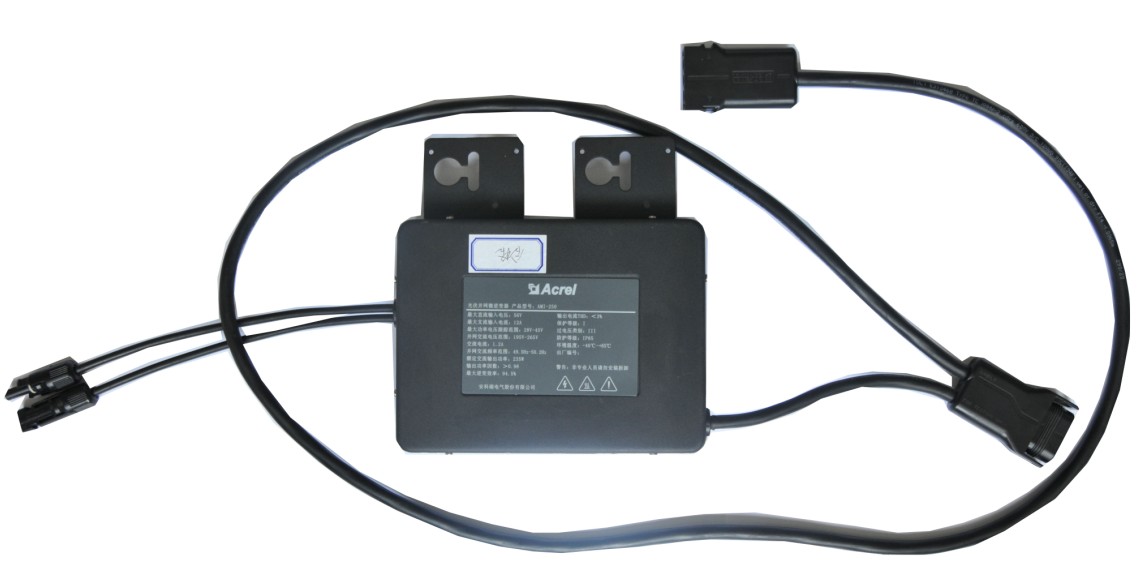

    1、AMI-250单相并网光伏微型逆变器

    1.1 概述

        该系列产品采用DSP控制芯片,有一路的直流输入,经过双路交错并联反激升压后进入逆变电路,再经过滤波器并网。在双路交错并联反激中实现MPPT控制、升压和隔离的功能。逆变电路可以把直流变成交流,滤波器可以减小纹波。本产品采用电力线载波通讯技术,可以实现各个模块的检测和数据采集。

    1.2 技术指标

    技术参数

    指标







    PV侧

    最大工作电压

    50V

    最大承受电压

    56V

    MPPT电压范围

    28-45V

    输入开机电压

    25V

    输入关机电压

    22V

    最大输入电流

    9A

    MPPT效率

    >99%

    最大输入功率

    250W



    AC侧

    工作电压范围

    187V 242V

    最高承受电压

    270V

    工作频率范围

    49.5Hz 50.2Hz

    正常输出电流

    1A

    技术参数

    指标

    PV侧

    最大输出电流

    1.25A

    交流功率

    235W

    功率因素

    >0.99

    输出电流THD

    <5%

    效率

    最大效率

    94.5%

    夜间自耗电

    <0.25W

    环境

    工作环境温度

    -25℃-+60℃

    存储温度

    -40℃-+80℃

    结构

    防护等级

    IP65

    尺寸

    219×213×35

    重量

    ≤3kg

    冷却方式

    五风自然冷却

    1.3 产品报价

    名称

    型号

    功能

    价格

    微型逆变器

    AMI-250

    从单一太阳能电池组将直流转换成交流电

    2000

    2、AMI-C微逆集中管理单元

    2.1 概述

        AMI-C微逆集中管理单元是针对屋顶太阳能、小型光伏电站系统中使用微型逆变器时进行集中能量控制与管理的设备。使用电力线载波通信收集每台微型逆变器的数据,存储于设备内部,提供网络接口、RS485接口,用户可使用组态系统连接,或通过浏览器直接查看设备监控的每台微型逆变器的运行状况。

    2.2 型号说明

    2.3 技术指标

    技术参数

    指标

    电源要求

    辅助电源

    220VAC,允许±20%  <8VA

    频率

    50Hz, 允许偏差-6%~+2%

    通信接口

    电力网

    AMI-C专用

    以太网

    10/100M(Modbus TCP协议、本地服务器)

    RS485

    ModBus-RTU协议,1200/2400/4800/9600/19200/38400bps,Modbus-TCP协议

    开关量输入

    4路无源干接点输入方式

    开关量输出

    1路继电器常开触点输出

    绝缘电阻

    触点容量:5A/30VDC   5A/250VAC

    工频耐压

    ≥100MΩ

    管理微逆数量

    电源//RS485接口//网络接口//DI//DO AC 2kV/1min

    温度/湿度

    小于等于20台微逆,去耦模块允许承受20A电流,允许时2倍过载

    环境

    冷却

    工作温度:-20~+65℃,湿度95%,无凝露、无腐蚀性气体场所

    外壳防护等级

    自然

    海拔

    IP30

    集中管理单元

    ≤2500m

    去耦模块

    集中管理单元:210mm*97mm*35.5mm,去耦模块:89mm*90mm*62mm

    1.4 产品报价

    名称

    型号

    功能

    价格(元)

    选配功能

    微型逆变器集中管理单元

    (含去耦模块)

    AMI-C

    对微型逆变器进行集中能量控制与管理,

    标配以太网接口或RS485接口,中文液晶显示,

    每台集中管理单元最多可管理20台微型逆变器

    2800

    1.K-4DI/1DO+200元

    2.J-继电器报警输出+200元
