新一代非隔离直插式负载点DCDC电源模块
所属类别：电源产品分类>>模块电源(DC/DC)
电子信箱：market@ten-power.com
联系电话：15889952240
联 系 人：肖奥琳
更新时间：2014-3-11 14:42:48
产品特性
n 开关型、效率高达96%
n 引脚兼容传统78xx系列
n 满载输出电流1A
n 无需外加散热片
n 短路保护,过热保护
n 低纹波、噪声
n 满足UL94-V0要求
n MTBF>200万小时
工作温度：-40℃～+85℃
产品概述

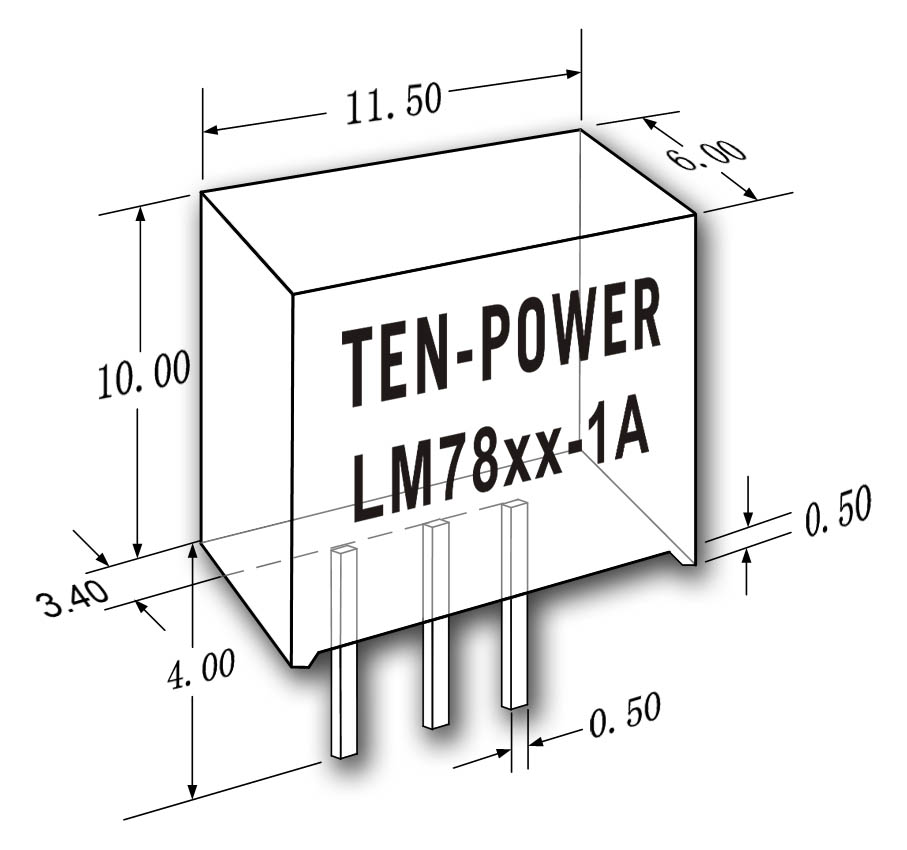

TEN-POWER的LM78xx-1A系列是超小型、高效率的开关型稳压器，是传统78XX系列三端线性稳压器的理想替代品，引脚兼容，可直接替代。它效率高、损耗小、发热低，使用时无需外加散热片。
|
产品型号一览表 | |||||||
|
型号 |
输入电压（V） |
输出 |
效率%（满载时） | ||||
|
Min |
Type |
Max |
电压（VDC） |
电流（mA） |
Min Vin |
Max Vin | |
|
LM7801-1A |
4.75 |
5 |
20 |
1.5 |
1000 |
82 |
76 |
|
4.75 |
5 |
20 |
-1.5 |
-800 |
69 |
68 | |
|
LM78X2-1A |
4.75 |
5 |
20 |
1.8 |
1000 |
85 |
77 |
|
4.75 |
5 |
20 |
-1.8 |
-800 |
75 |
74 | |
|
LM7802-1A |
4.75 |
5 |
20 |
2.5 |
1000 |
88 |
82 |
|
4.75 |
5 |
20 |
-2.5 |
-800 |
78 |
76 | |
|
LM7803-1A |
4.75 |
5 |
20 |
3.3 |
1000 |
91 |
85 |
|
4.75 |
5 |
20 |
-3.3 |
-600 |
81 |
78 | |
|
LM7805-1A |
6.5 |
12 |
20 |
5.0 |
1000 |
94 |
87 |
|
6.5 |
12 |
20 |
-5.0 |
-600 |
81 |
79 | |
|
输出特性表 | |||||
|
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
|
输出电压精度 |
100%的负载，输入电压范围 |
±2 |
±3 |
% | |
|
线性调节率 |
输入电压从最低电压到最高电压，满载 |
±0.5 |
±0.75 | ||
|
负载调整率 |
从10%的负载到100%的负载 |
±0.5 |
±1.0 | ||
|
纹波+噪声 |
20MHz带宽 |
25 |
80 |
mVp-p | |
|
短路保护 |
可持续，自恢复 | ||||
|
过热保护 |
IC内置 |
160 |
℃ | ||
|
输出限制电流 |
3000 |
mA | |||
|
开关频率 |
100%负载，输入电压范围 |
300 |
340 |
380 |
KHz |
|
动态负载稳定性 |
100%<->10%负载 |
±100 |
mV | ||
|
软启动时间 |
15 |
ms | |||
|
静态电流 |
输入电压范围 |
7 |
17 |
mA | |
|
温度系数 |
-40 ℃～+85℃ |
±0.02 |
%/℃ | ||
|
最大容性负载 |
正输出 |
1000 |
μF | ||
|
负输出 |
470 |
μF | |||
更多关于POL负载点电源模块参数请下载数据手册。
