ABU80-Z屏装多功能电力仪表
所属类别：电源配套分类>>测试仪器
电子信箱：CY86596593@163.com
联系电话：0510-86596591
联 系 人：黄芳
更新时间：2014-9-3 18:58:27

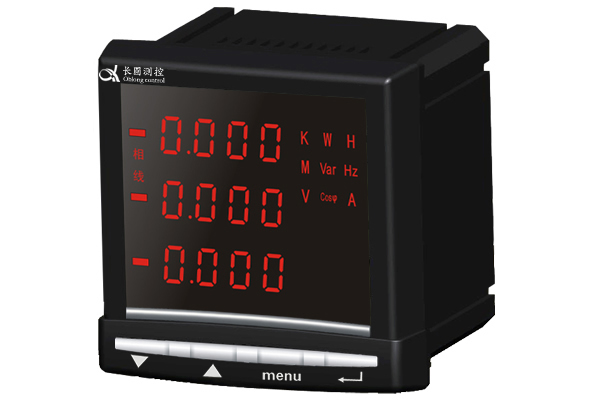

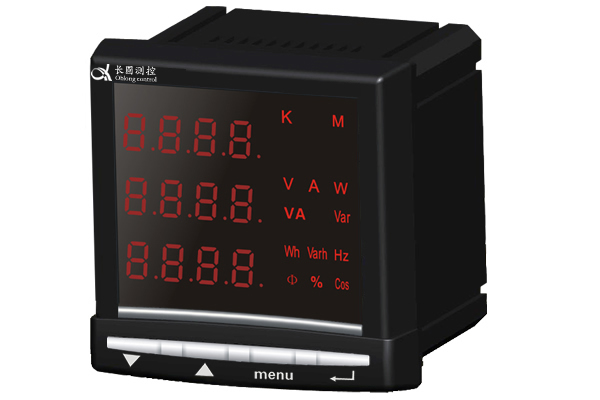

1 概述
ABU系列网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
2 产品说明
2.1 特点
●可直接从电流、电压互感器接入信号;
●可任意设定PT/CT变比;
●仪表显示可滚动设置;
●I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计;
●多块仪表可设置不同地址;
●可通讯接入SCADA、PLC系统中;可与业界多种软件通讯(Intouch, Fix, Citec，组态网等);
●LED或蓝屏背光LCD显示，可视度高;
●方便安装，接线简单，工程量小;
●仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行;
●四象限电能计量，分时计费，最大需量纪录及12个月电能统计。
2.2 应用
该系列网络电力仪表的应用领域非常广泛而且便于系统集成，凡是有电力供应的地方都有它们的用武之地，特点是在对电力品质、电力安全有较高要求的场合以及有自动化需要的场合。它适用于如下领域，并且已有众多成功应用经验。
●能源管理系统
●变电站自动化
●配电网自动化
●小区电力监控
●工业自动化
●智能建筑
●智能型配电盘、开关柜
2.3 功能
长圆测控公司集多年的专业经验，推出了网络电力仪表。它是采用现代微处理器技术和交流采样技术设计而成。每个仪表可测量多种参数，作为远端监控系统(SCADA)的前端;可联网使用，亦可单独使用。
网络电力仪表采用异步半双工RS485的通讯接口和MODBUS-RTU通讯协议，部分仪表亦可支持Profibus-DP协议，以满足您的自动化通信系统，使用低成本的屏蔽双绞线配线即可构造一可靠的通讯网络。不管是在微弱之照度下，亦或是完全漆黑的情况下高亮度发光LED显示器都会为您提供清晰的数据显示。
对于该网络电力仪表的使用者来说，可以轻易地在短时间内学会本机四键式操作法，该电力仪表提供多窗口式显示功能，可让使用者同时读取多项电力参数。
型号说明：
1. 外形尺寸
|
外形代号 |
指针表型号 |
面框尺寸 |
屏装配合尺寸 |
开孔尺寸 |
安装总长 |
|
72 |
72方形 |
72*72 |
67*67 |
68*68 |
75 |
|
96 |
96方形 |
96*96 |
90*90 |
91*91 |
75 |
|
42 |
42方形 |
120*120 |
110*110 |
111*111 |
75 |
2. 型号说明
以数字表示的辅助触头代号，如二常开二常闭代号F22 仪表量程、输入规格、变比等信息
ABU □ - □ / □ - □
3.规格选型一览表（LED显示）
|
功能 型号 |
实时测量 |
电能计量 |
谐波 |
开关量输入 |
继电器输出 |
变送输出 |
通讯接口 |
显示方式 |
开孔尺寸(mm) | ||||||||
|
三相电压 |
三相电流 |
有功功率 |
无功功率 |
功率因数 |
频率 |
有功电能 |
无功电能 |
双向计量 |
总畸变率（THD） |
2-31次奇次分量 | |||||||
|
ABU80-Z |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
- |
三排LED |
76X76 |
|
ABU80-Z/C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
1 | ||
|
ABU80-Z/K2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
2 |
- |
- |
1 | ||
|
ABU80-Z/K2J2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
2 |
2 |
- |
1 | ||
|
ABU80-Z/K2J2MC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
2 |
2 |
1 |
1 | ||
|
ABU80-Z/HK2J2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
2 |
2 |
- |
1 | ||
|
ABU80-Z/HK2J2MC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
2 |
2 |
1 |
1 | ||
|
ABU80-Z/HLK2J2LC (漏电测量) |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
2 |
2 |
- |
1 | ||
|
ABU96-Z |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
- |
91X91 | |
|
ABU96-Z/C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
1 | ||
|
ABU96-Z/K4C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
- |
- |
1 | ||
|
ABU96-Z/K4J2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
2 |
- |
1 | ||
|
ABU96-Z/K4J3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
3 |
- |
1 | ||
|
ABU96-Z/K4J2MC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
2 |
1 |
1 | ||
|
ABU96-Z/M3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
3 |
1 | ||
|
ABU96-Z/K4M3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
- |
3 |
1 | ||
|
ABU96-Z/HC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
1 | ||
|
ABU96-Z/HK4C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
- |
- |
1 | ||
|
ABU96-Z/HK4J2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
2 |
- |
1 | ||
|
ABU96-Z/HK4J3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
3 |
- |
1 | ||
|
ABU96-Z/HK4J2MC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
2 |
1 |
1 | ||
|
ABU96-Z/HM3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
3 |
1 | ||
|
ABU96-Z/HK4M3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
- |
3 |
1 | ||
|
ABU96-Z/K4J3LC (漏电测量) |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
3 |
- |
1 | ||||
|
ABU96-Z/HK4J3LC (漏电测量) |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
3 |
- |
1 | ||
|
ABU42-Z |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
111X111 | ||
|
ABU42-Z/C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
1 | ||
|
ABU42-Z/K4C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
- |
- |
- | ||
|
ABU42-Z/K4J2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
2 |
- |
- | ||
|
ABU42-Z/K4J3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
3 |
- |
- | ||
|
ABU42-Z/K4J2MC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
2 |
1 |
1 | ||
|
ABU42-Z/M3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
3 |
1 | ||
|
ABU42-Z/K4M3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
4 |
- |
3 |
1 | ||
|
ABU42-Z/HC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
1 | ||
|
ABU42-Z/HK4C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
- |
- |
1 | ||
|
ABU42-Z/HK4J2C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
2 |
- |
1 | ||
|
ABU42-Z/HK4J3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
3 |
1 | |||
|
ABU42-Z/HK4J2MC |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
2 |
1 |
1 | ||
|
ABU42-Z/HM3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
3 |
1 | ||
|
ABU42-Z/HK4M3C |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
4 |
3 |
1 | |||
|
ABU42-Z/K4J3MLC (漏电测量) |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
3 |
1 |
1 | |||
|
ABU42-Z/HK4J3MLC (漏电测量) |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
3 |
1 |
1 | |||
