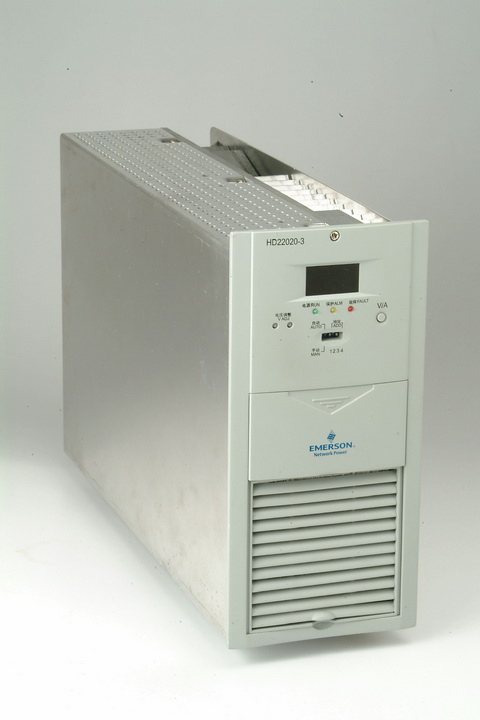

HD22020-3艾默生直流屏充电模块
HD22020-3 标称输出电压：220V 额定输出电流：20A
性能参数
1．环境要求
|
项目 |
指标 |
|
工作温度 |
－10℃～40℃ |
|
储存温度 |
－25℃～55℃ |
|
相对湿度 |
≤95％ |
|
大气压力 |
70～106kPa |
|
冷却方式 |
自然冷、风冷结合 |
2．输入特性
|
项目 |
指标 |
|
输入电压 |
323V～475V（三相三线制） |
|
输入电流 |
≤15A |
|
交流输入频率 |
45～65Hz |
|
效率 |
≥93％ |
3．输出特性
|
项目 |
HD22020-3 |
HD11040-3 |
|
输出电压范围 |
176V～286V |
88V～143V |
|
额定输出电流 |
20A |
404A |
|
最大输出电流 |
20.5A（输出电压260V） |
42A（输出电压130V） |
|
电压上升时间 |
3～8秒（软启动时间） | |
|
输出恒流范围 |
10％～100％ | |
|
稳流精度 |
≤±0.5％（20％限流测试） | |
|
负载电压纹波系数 |
≤0.1％ | |
|
稳压精度 |
≤±0.5％ | |
|
温度系数（1/℃） |
≤0.2‰ | |
4．机械参数
模块外形尺寸（长×宽×高）：466mm×139mm×288mm
模块重量：＜15kg
5．音响噪音：＜55dB
6．绝缘电阻与绝缘强度
1）绝缘电阻
输入端、输出端对外壳之间以及输入对输出之间的绝缘电阻＞10MΩ（试验电压500Vdc）。
2）绝缘强度
输入端、输出端短接后，在输入/输出端与外壳之间施加50Hz、有效值为2000V的交流电压1分钟，无击穿或飞弧现象。
7．告警和保护特性
HD22020-3充电模块告警及保护特性见下表。
表2-24 HD22020-3充电模块告警及保护特性
|
项目 |
HD22020-3 |
HD11040-3 |
备注 |
|
输出短路回缩 |
回缩电流≤40％额定电流，可自恢复 |
||
|
输出过压保护 |
293±6Vdc ，不可恢复，需要重新上电启机 |
148±4Vdc |
保护后无DC输出 |
|
输出欠压告警 |
198±1Vdc 可恢复 |
99±1Vdc |
保护后有DC输出 |
|
输入过压保护点 |
485±10Vac 可恢复，恢复点460 ±15Vac |
保护后无DC输出 | |
|
输入欠压保护点 |
313±10Vac 可恢复，恢复点335 ±10Vac |
保护后无DC输出 | |
|
缺相保护 |
20A/260V，限功率输出 |
40A/130V |
输出限功率5720w |
|
过温保护 |
过温保护点：80℃，恢复点60℃ |
精度：±5℃ | |
|
风扇温度控制 |
采用温度和电流联合控制风扇转动的方式 |
8．安规及EMC的标准等级
符合CCC安全标准，EMC满足表2-28标准等级。
