1、电源说明

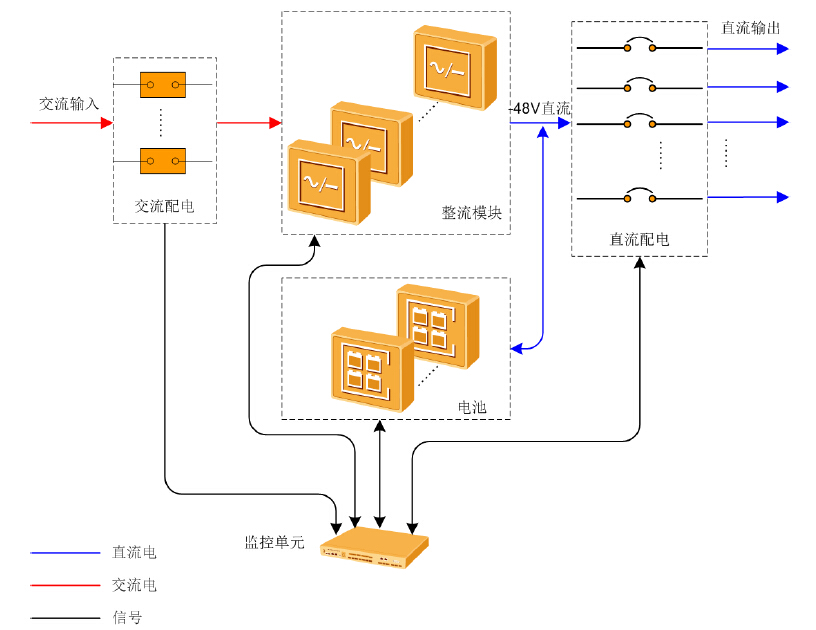

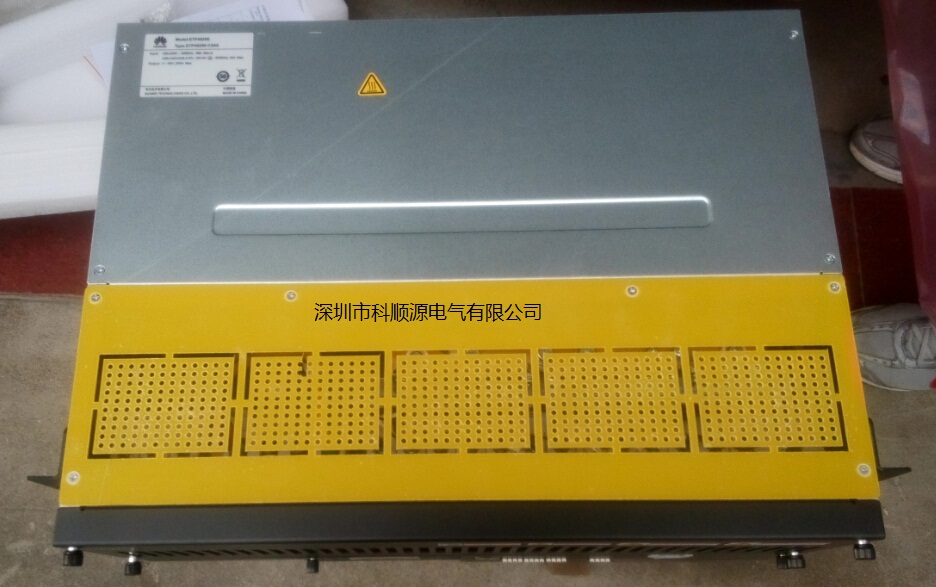

华为ETP48200-C5A8通信电源系统由交直流配电单元、整流模块型号为R4850N2、R4850G2、R4850N6,监控模块型号为SMU06C1。ETP48200-C5A8是一款应用场景非常广泛的嵌入式直流电源系统,实现220V单相/110V双火线交流输入转换为稳定的48V直流输出。
2、特点
85~300VAC超宽交流电压输入范围
整流模块工作温度范围达-40~+75℃
支持热插拔技术,安装维护便利
标准安装结构设计,通用性强
电源结构紧凑,节省空间,节省安装成本
高效整流模块效率96%以上,节能减排
完善的模块休眠功能,进一步提高系统效率
智能化蓄电池管理和电池保护,延长电池使用寿命
支持环境监控,可通过干接点、串口或网络接口实现远程管理
3、ETP48200-C5A8技术参数表
系统参数 | |
尺寸 |
482.6mm(宽)×330mm(深)×5U(高) |
重量 |
≤20kg (不含整流模块) |
散热方式 |
自然散热 |
安装方式 |
19英寸机架或者嵌入式机柜安装 |
走线方式 |
前进线,前出线 |
维护方式 |
前操作,前维护,支持模块级更换 |
防护等级 |
IP20 |
交流配电 | |
输入模式 |
220/380V AC三相,兼容220V AC单相 |
输入电压 |
220VAC/110VAC |
交流输入 |
1×63A/3P |
输入频率 |
45~66Hz,额定值:50Hz/60Hz |
防雷 |
20kA/40kA,8/20μs |
直流配电 | |
输出电压 |
42~58V DC, 额定值: 53.5V DC |
最大功率 |
12kW |
电池支路 |
2×100A/1P |
负载支路 |
LLVD: 8×20A/1P, 2×10A/1P BLVD: 2×10A/1P |
环境 | |
运行环境温度 |
-40℃~+70℃ |
存储温度 |
-40℃~+70℃ |
运行环境湿度 |
5%~95%(无凝露) |
海拔 |
0~4000m |
