1、电源概述

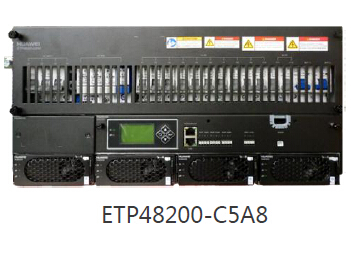

华为ETP48200-C5A8嵌入式通信电源是盒式电源系统，给–48V DC 系列的通信设备进行供电，最大输出电流为200A。

2、ETP48200-C5A8配置说明
插框：1U 整流模块安装空间；4U配电空间
配电单元：
输入制式：220/380VAC三相四线兼容220VAC单相
交流配电：交流输入空开1路63A/3P空开
直流配电：重要负载支路（BLVD）2路10A/1P，次要负载支路（LLVD）8路20A/1P，
2路10A/1P，电池支路2路100A/1P空开
监控单元：SMU06C1
整流模块：最大可配置4个R4850N6整流模块
交流防雷：标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs
直流防雷：差模10kA，共模20kA，8/20μs
3、ETP48200-C5A8基本参数
系统参数
尺寸：442mm（宽）×330mm（深）×5U（高）
重量：≤20kg (不含整流模块)
散热方式：自然散热
安装方式：19英寸机架或者嵌入式机柜安装
走线方式：上进线，上出线
维护方式：前操作、前维护，支持模块级更换
防护等级：IP20
交流配电
输入模式：220/380V AC三相，兼容220V AC单相
输入电压：380VAC/220VAC
交流输入：1×63A/3P
输入频率：45~66Hz，额定值：50Hz/60Hz
防雷：20kA/40kA，8/20μs
直流配电
输出电压：-42~-58V DC， 额定值：-53.5V DC
最大功率：12kW
电池空开：2×100A/1P
负载空开： LLVD: 8×20A/1P, 2×10A/1P BLVD: 2×10A/1P
防雷：10kA/20kA，8/20μs
整流模块
输入电压：85VAC～300 VAC，额定值：220VAC
效率：＞96%*
额定功率：3000W（176~300VAC）
工作温度：-40℃~+75℃（55℃以上降额输出）
尺寸：105mm（宽）×281mm（深）×40.8mm（1U/高）
重量：≤2kg
散热方式：强制风冷
功率因数：≥0.99
THD：≤5%
监控单元
信号输入：1路模拟量（电池温度）4路开关量（2路公共输入，门磁，12V锂电激活口）
告警输出：6路干接点输出
通信接口：RS232/485
显示类型：LCD
环境
运行环境温度：-40℃~+65℃
存储温度：-40℃~+70℃
运行环境湿度：5%~95%( 无凝露)
海拔：0~4000m
