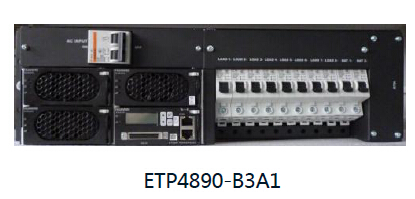

1、ETP4890-B3A1嵌入式电源系统概述

华为ETP4890-B3A1嵌入式电源系统是华为集多年开发和网上运行经验，为满足3G、FTTx、数据通信设备、传输设备和接入设备等网络需求而设计的高可靠、高功率密度、高性能、全数字化通信电源系统。实现220V单相/110V双火线交流输入转换为稳定的48V直流输出；可配置48V/30A标效和高效整流模块，最大输出电流为90A.

2、配置说明

插框：整体3U，安装整流模块和监控模块；

监控模块：SMU01C

输入制式220VAC单相交流

交流输入空开1路63A/2P空开

直流输出空开6路20A/1P空开，2路10A/1P空开

交流防雷C级防雷（标称20KA，最大40KA）

最大可配置3个R4830N2；

电池空开2路63A/1P空开

3、特点

85～300VAC超宽交流电压输入范围

整流模块工作温度范围达-40～+75℃

支持热插拔技术，安装维护便利

标准安装结构设计，通用性强

电源结构紧凑，节省空间，节省安装成本

高效整流模块效率96%以上，节能减排

完善的模块休眠功能，进一步提高系统效率

智能化蓄电池管理和电池保护，延长电池使用寿命

支持环境监控，可通过干接点、串口或网络接口实现远程管理

4基本参数

系统参数

尺寸：442mm(宽)×255mm(深)×132.5mm(3U，高)

重量：≤13kg（丌含整流模块或监控）

散热方式：自然散热

安装方式：19英寸机架或者嵌入式机柜安装

走线方式：左进线，右出线

维护方式：前操作，前维护，支持模块级更换

防护等级：IP20

交流配电

输入模式：220VAC单相

输入空开：1 x 63 A/2P

输入频率：45~66Hz，额定值：50Hz/60Hz

交流防雷：20kA/40kA，8/20μs

直流配电

输出电压：42~58VDC， 额定值： 53.5VDC

最大功率：4.8kW

电池空开：2×63A/1P

负载空开：6 x 20A/1P, 2 x 10A/1P

直流防雷：10kA/20kA， 8/20μs

环境

运行环境温度：-40℃ to +65℃

存储温度：-40℃~+70℃

运行环境湿度：5%~95%（无凝露）

海拔：0~4000m
