1、产品介绍
华为ETP4890-A2嵌入式电源系统最大输出电流90A,有三个30A的整流模块组成,可以选用R4830N2标效整流模块或者R4830G1、R4830G2高效整流模块。电源结构设计紧凑,节省空间,节省安装成本。

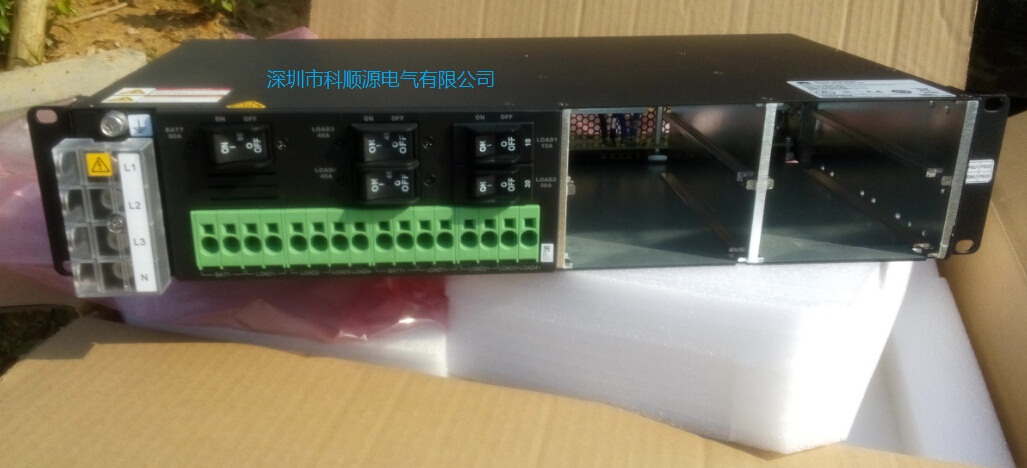

2、产品图片
3、华为ETP4890-A2 嵌入式电源系统配置说明
插框:整体2U,安装整流模块空间和监控模块;
监控单元:SMU01C
输入制式220/380VAC三相,兼容220VAC单相,兼容110VAC双火线;
交流输入范围:85-300V,45-66HZ;
直流配电:负载支路空开1路10A/1P,1路30A/1P,2路40A/1P;
电池支路1路80A(熔丝);
最大可配置3个R4830N2;
4、ETP4890-A2技术参数表
系统参数 | |
尺寸 |
442(宽)×255(深)×86.1(2U,高) |
重量 |
≤10kg |
散热方式 |
自然散热 |
安装方式 |
19英寸机架或者嵌入式机柜安装 |
走线方式 |
前进线,前出线 |
维护方式 |
前操作,前维护,支持模块级更换 |
防护等级 |
IP20 |
交流配电 | |
输入模式 |
单相/三相/双火线 |
输入电压 |
220VAC/110VAC |
输入频率 |
45~66Hz,额定值:50Hz/60Hz |
防雷 |
5kA/10kA,8/20us |
直流配电 | |
输出电压 |
42~58V DC, 额定值: 53.5V DC |
最大功率 |
4.8kW(3×1600W) |
电池支路 |
1×80A(空开) |
负载支路 |
1×10A(空开),1×30A(空开),2×40A(空开) |
环境 | |
运行环境温度 |
-40℃~+70℃ |
存储温度 |
-40℃~+70℃ |
运行环境湿度 |
5%~95%(无凝露) |
海拔 |
0~4000m |
