产品特性
n 开关型、效率高达95%
n 9-72VDC的输入范围
n 引脚兼容传统78xx系列
n 无需外加散热片
n 短路保护,过热保护
n 低纹波、噪声
n 满足UL94-V0要求
n MTBF>200万小时
n 工作温度:-40℃~+85℃

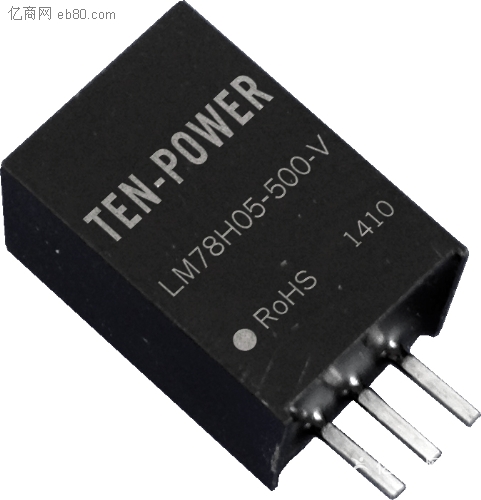

产品概述 LM78Hxx-500-V 系列是超小型、高效率的开关型稳压器,具有超宽输入范围,可直接替代传统78XX系列三端线性稳压器。它效率高、发热低,使用时无需散热片。广泛应用于汽车电子供电,工业电能表等电压波动范围大的负载点(POL)供电领域。体积:17.5*11.5*9mm
产品型号一览表 型号 输入电压(V) 输出 效率% (满载时) 标称 Min Max 电压(VDC) 电流(mA) Min Vin Max Vin LM78H03-500-V 48V 9 72 3.3 500 82 75 LM78H05-500-V 9 72 5.0 500 87 81 LM78H06-500-V 9 72 6.5 500 91 84 LM78H09-500-V 14 72 9.0 500 92 86 LM78H12-500-V 17 72 12 500 93 89 LM78H15-500-V 20 72 15 500 94 90 LM78H24-300-V 36 72 24 300 95 91
产品型号一览表 型号 输入电压(V) 输出 效率% (满载时) 标称 Min Max 电压(VDC) 电流(mA) Min Vin Max Vin LM78H03-500-V 48V 9 72 3.3 500 82 75 LM78H05-500-V 9 72 5.0 500 87 81 LM78H06-500-V 9 72 6.5 500 91 84 LM78H09-500-V 14 72 9.0 500 92 86 LM78H12-500-V 17 72 12 500 93 89 LM78H15-500-V 20 72 15 500 94 90 LM78H24-300-V 36 72 24 300 95 91
输出特性表 项目 工作条件 Min Type Max 单位 输出电压精度 100%的负载,输入电压范围 ±2 ±3 % 线性调节率 输入电压从最低电压到最高电压,满载 ±0.4 ±1.0 负载调整率 从10%的负载到100%的负载 ±0.3 ±0.6 纹波+噪声 20MHz带宽,10%的负载到100%的负载 25 60 mVp-p 短路保护 可持续,自恢复 过热保护 160 ℃ 输出限制电流 560 700 1200 mA 开关频率 100%负载,输入电压范围 120 -- 800 KHz 动态负载稳定性 100%到10%负载 ±100 mV 1.0 1.5 ms 静态电流 输入电压范围 1 5 mA 温度系数 ±0.015 %/℃ 最大容性负载 100 μF
