产品概述

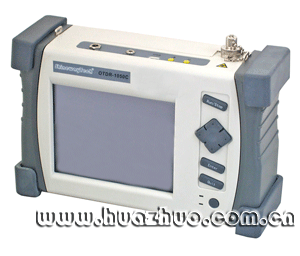

　　 PalmOTDR 系列掌上型光时域反射仪，主要针对目前发展迅速的城域网、农话网和 FTTx 等光缆长度在 200km 内的光纤网络而设计，是进行线路分析、寻障、施工、例检、抢修和维护的首选工具。主要进行下列测量：确定光缆 / 光纤故障点、联接点、断点位置，描述光缆 / 光纤损耗分布曲线，测量光缆 / 光纤长度、两点之间的距离、损耗、衰减系数，测量光缆 / 光纤连接头的插入损耗，测量光缆 / 光纤反射损耗。

产品特点
　大屏真彩设计，一键式操作
　高测距精度，大容量数据存储 (300 条测试曲线 )
　三防设计，内置 NiMH 充电电池，适合野外环境
　配有 RS232/USB 接口，支持数据上传， PC 机分析软件（ TraceManager ）方便测试数据归档和报表
　通过 CE 、 FCC 、 FDA 认证

技术指标

　　动态范围 (dB)
　　24/24

　　光纤类型
　　单模

　　显示屏类型
　　彩色

　　波长 ( ± 20nm)
　　1310/1550

　　光源类型
　　LD

　　光接口类型
　　FC/PC( 可互换 SC, ST)

　　测试距离 (Km)
　　1.3 、 2.5 、 5 、 10 、 20 、 40 、 80 、 120

　　脉宽
　　12ns 、 30ns 、 100ns 、 275ns 、 1μs 、 2.5μs

　　测量时间
　　15s 、 30s 、 1min 、 2min 、 3min

　　衰减盲区
　　25m

　　事件盲区
　　10m

　　测距精度
　　±(1 m + 5×10 -5 × 距离 + 取样间距 )

　　衰减测量精度
　　±0.05 dB / dB

　　反射测量精度
　　±4 dB

　　数据存储
　　300 条测试曲线

　　通信接口
　　RS-232/USB

　　电源
　　双路供电： NiMH 充电电池 / AC 适配器

　　电池容量
　　一次充电后：连续操作 ≥4 小时；待机时间 ≥20 小时

　　工作温度
　　0 ℃ ~ 50 ℃

　　保存温度
　　-20 ℃ ~ 70 ℃

　　相对湿度
　　0~95 ％无结露

　　重量（机身）
　　870g (1.9 lbs)

　　体积
　　196×100×60mm
