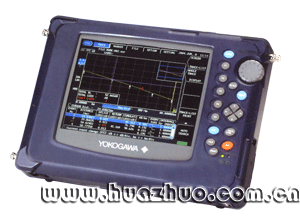

横河AQ7260 系列光时域反射仪

产品名称：光时域反射仪
型 号： AQ7260 系列
生产厂家：横河（ YOKOGAWA ）
产 地：日本

产品特点
　AQ7260 OTDR 及其光配件可以满足光纤设置及查修维护上的需要，同时也可以适用光纤在　制造与品管时的测试需要。
　体积轻薄精巧并使用锂电池供电， AQ7260 提供方便携带与现场使用的所有功能与特质，其　特别宽广的动态范围在测量长距离或是高损耗的线路时特别有用。此外其最新的测试运算法　更是彻底地加快测量处理时间。
　小巧轻便： 299 × 225 × 62mm/3kg
　更大更宽的视角 8.4 英寸 TFT-LCD 彩屏
　更大的内存容量 :20MB
　USB 接口直接连接储存器、磁盘驱动器、键盘、打印机
　SOR 数据的存储与读取 Telecordia GR 196&SR-4731
　高采样点、高采样分辨率、小盲区
　最快 10 秒即可测试出 0.01dB 的光纤损耗
　高距离精度± (2.0*10-5* 距离 )m
　最大脉宽 50us
　必配件：主机、锂电池、 AC 配接器 / 电源线、 128M 存卡器、读卡器、操作手册、背包
　选件：内置打印机、内置软驱、可见光源、光功率计、内置式 8 、 12 、 16 路光开关

技术指标

型号
AQ7260 系列

模块
AQ7261
AQ7264

测量波长（ nm ）
1310/1550±25
1310/1550±20

动态范围（ dB ）
35/33(typ.)
42/40(typ.)

事件盲区（ m ）
2(typ.)
2(typ.)

衰减盲区（ m ）
15(typ.)
7/8(typ.)

采样分辩率
5cm
5cm

采样点
60000pts
60000pts

稳定光源
---
-3±2dBm

工作温度
-10 ℃ ~+50 0 C
-10 ℃ ~+50 ℃

存储温度
-20 ℃ ~+80 ℃
-20 ℃ ~+80 ℃

湿度
0~90% ( 无结露 )
0~90% ( 无结露 )
