磁环电感--环形电感--TC型
产品详情
产品型号: TC-101M-5A-15026-3 |

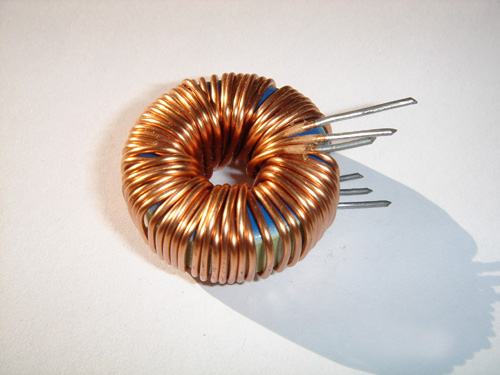

环形电感--TC型
特征:
广泛应用与电源转换和线路滤波器; 线圈绕在铁粉磁环上; 合乎成本的设计; 从小体积手绕到大体积机绕; 130°C UEW-NY 铜线; 高饱和电流; 外涂以凡立水(透明胶);
料号说明:
(1)产品类型:环型电感器,即TC型; (2)电感值:例如:101 表示 100uH; (3)电感容许公差:J:+5%;K:+10%;M:+20%; (4)电流单位为安培; (5)铁芯:外径=0.5寸; (6)铁芯材质:“-26”或“-52”;
特性:
电感范围:1.0uH 到10000uH 之间; 额定电流:基于电流强度约为8.0A/mm2 ; 额定频率:“-26”:50Hz~100Hz;“-52”:10KHz~500KHz; 工作温度:-55°C 到 125°C ; 测试仪器: 电感值:使用LCR仪器到1KHz的频率下测量; 直流电阻:毫安表(Milli-ohm meter);
应用:
电源供给器; 开关电路; 珪控整流器和晶闸管控制电路; 输出扼流; EMI / RFI 扼流圈; 其他滤波器;
| |
