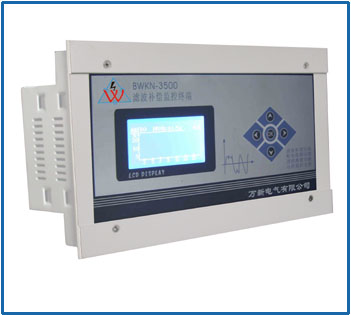

BWKN系列滤波补偿监控终端采用16位单片微处理器芯片、采用了多任务操作系统内核，双核准并行处理速度，贴电技术；海量存储，内存无限量升级，交流采样技术、LCD中文显示，四象限分析等技术，实现了实时数据采集、通讯、电量统计、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以直接连接电脑，进行联机操作。主要应用于三相四线制的配电网，监测配电变压器、配电线路运行状态和补偿电网无功，集无功功率的连续、快速、同步补偿、有源滤波、平衡三相负载、消除电压闪变和电压波动等多种功能于一体，有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。根据电网的参数控制无功补偿电容器组的自动投切。使电容器工作在最佳状况，确保电压合格率达到规定的要求，有效减少无功损耗并保持系统功率因数在较高范围内。是实现变电站无人值守或老站改造的实用装置。

该装置在研制过程中，以高可靠性和实用性作为研究基础，充分吸取国内外正反方面的经验，经过长期实践和改进，使装置具有可靠性强、自动化程度高、使用简单的特点。

2. 使用条件

海拔高度：79.5KPa~106KPa（海拔≤2500米）

环境温度：－30℃~＋75℃

相对湿度：空气湿度在20℃时≤90%，在温度较低时，允许有较高的相对湿度。

环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃。

3. 技术参数

1、基本参数

电源电压：AC220V±20%    50HZ±5%

取样电压：AC220V

取样电流：0~5A

本机功耗：≤15W

2、控制参数

灵敏度：100MA

投入门限系数：0.5~1.2、步长0.1、出厂预置1.00

切除门限系数：内定

投切延时：20ms—999×20ms

过压保护：测量电压的100%—150%、步长1%、出厂预置130%

欠压保护：测量电压的50%—100%、步长1%、出厂预置80%

谐波电压超限：5.0%~30.0%、步长0.5%、出厂预置20%

输出接点：12路， 每路DC12V、60MA

3、测量精度

电压：优于0.5%　　　　　  电流：优于0.5%

功率因数：优于1.0%

无功功率：优于1.0%        有功功率：优于1.0%

无功电度：优于2.0%        有功电度：±优于2.0%

4、通讯

物理接口：RS232、RS485

通讯规约：IEC870-5-101、CDT、MODBUS

波特率：1200bps、2400bps、4800bps、9600bps

5、其它

整机性能：符合DL/T 721-2000

抗干扰性能：符合 GB/T  15153.1-1998

重量：不大于1.5KG
