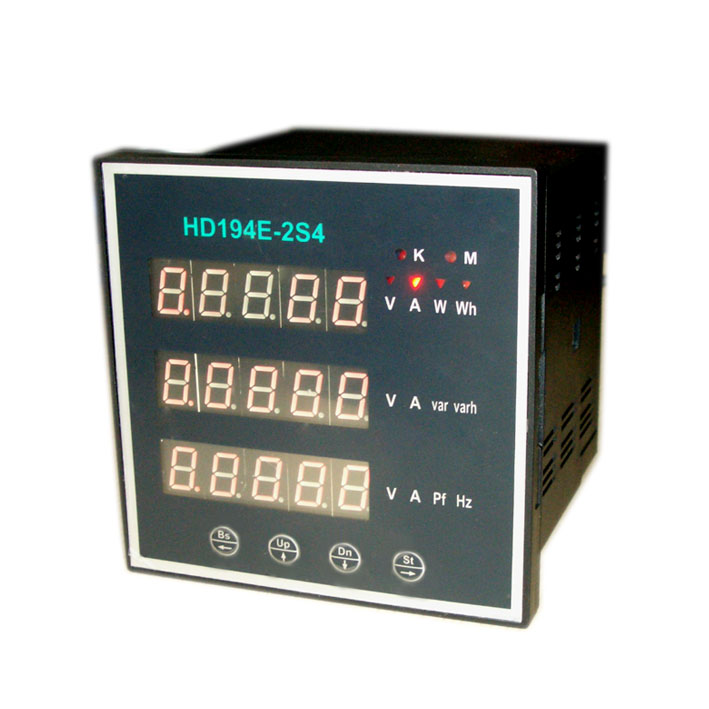

技术指标
1、引用标准:
u 基本电量:GB/T13850-1998 (IEC688-1992)
u 有功电能:GB/T17215-2002 (IEC61036:2000)
u 无功电能:GB/T17882-1999 (IEC61268:1995)
2、精度指标
参数 |
精度 |
A相 |
B相 |
C相 |
总量 |
平均 |
电压 电流 有功功率 无功功率 视在功率 功率因数 有功电能 无功电能 频率 |
0.5%fs 0.5%fs 0.5%fs 0.5%fs 0.5%fs 0.5%fs 1%rd 2%rd 0.05%rd |
V1 A1 W1 var1 VA1 PF1 |
V2 A2 W2 var2 VA2 PF2 |
V3 A3 W3 var3 VA3 PF3 |
W var VA PF Wh varh Hz |
VE AE |
3、输入
u 电压:额定220V (可选57.7V/100V/380V)
u 电流:额定5A (可选1A)
u 频率:45-65Hz
4、负载
u 电压:<0.5VA/相 (额定220V时)
u 电流:<0.5VA/相 (额定5A时)
5、过载
u 电流:2 倍额定连续 10倍额定10秒
u 电压:2 倍额定连续 600V 10秒
6、绝缘强度
u IEC 688 / IEC 255-3 ( 1989 )
u 2kV AC rms 1 分钟,输入/输出/外壳/电源之间
7、电磁兼容试验
u 静电放电抗扰度试验:IEC-61000-4-2 4级 ;测试电压:8Kv
u 电快速瞬变脉冲群抗扰度试验:IEC61000-4-4 3级
测试电压: 输入 1kV ; 辅助电源 2kV
u 浪涌(冲击)抗扰度试验:IEC61000-4-5 4级 ; 共模4kV电压测试
8、工作环境
u 温度:-20℃~+60℃
u 湿度:RH 20%~95%(无凝露)
9、防护等级
u 面板:IP40
10、贮藏条件
u 温度:-25℃~+70℃
u 湿度:RH 20%~95%
11、工作电源
u AC 80-265V,
u DC 20-60V (可选)
u 最大功耗 6W

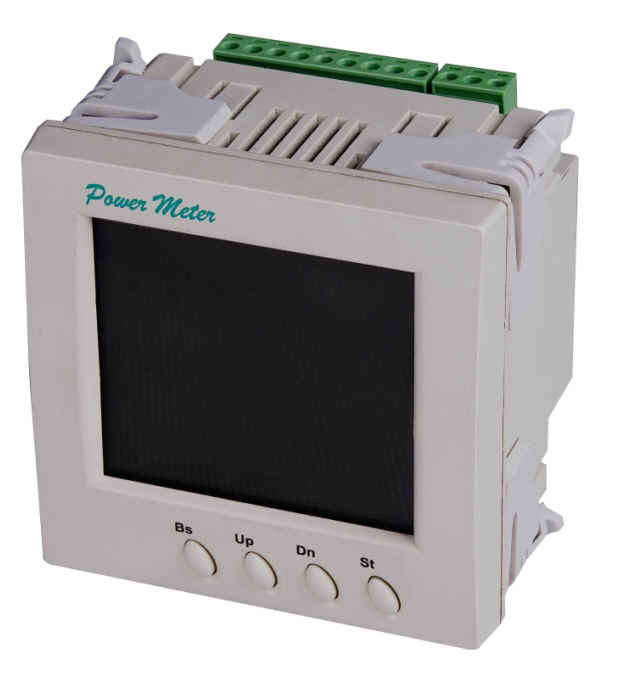

12、外形尺寸
u 长×宽×高=96mm×96mm×70mm
13、安装开孔尺寸
u 长×宽=92+1mm×92+1mm
