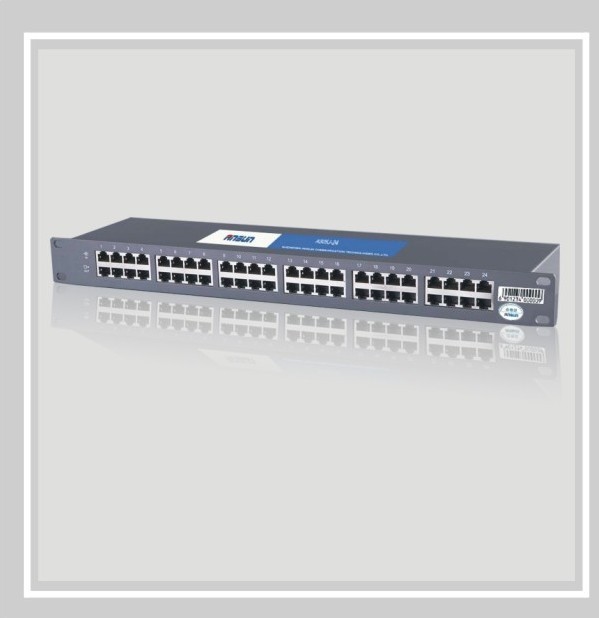

安普迅生产的型号为AS05J-24集成多路网络信号防雷箱（网络交换机专用网络信号防雷器），24口网线口防雷箱，也可称为集成24路网络信号防雷器。
适用范围
 • 用于10/100/1000Mbps SWITCH、 HUB、ROUTER等网络设备的雷击和雷电电磁脉冲造成的感应过电压保护；
• 网络机房网络交换机防护；
• 网络机房服务器防护；
• 网络机房其它带网络接口设备防护；
• 24口集成防雷箱主要应用于综合网络柜、分交换机柜内多信号通道的集中防护。
性能特点
• 采用多级保护电路，残压水平低；
• 插损小，响应时间快；
• 限制电压精确， 通流容量大；
• 精、细全保护，结构严谨；
• PCB采用微带设计， 隔离好，线扰低；
• 集成24路网络信号防雷箱为标准19英寸安装；
• 性能稳定，工作可靠；
• 安装、使用方便，无须维护。
技术参数
产品型号 AS05J-24 AS05JH-24
最大持续工作电压Uc 5V
标称放电电流(8/20µs) 3kA
最大通流容量 (8/20µs) 5kA
保护水平Up
8/20µs  In 芯线-芯线 ≤15V
 芯线-接地线 ≤50
适应传输速率 100 Mbps 1000 Mbps
插入损耗 ≤0.5 dB
接口形式 输入In RJ45 (F)
 输出 Out RJ45 (F)
保护形式 1/2， 3/6 1-8
保护路数 1 24
外形尺寸(不包含接地线) (mm) 68 * 25 * 25 483 * 113 * 45
防护等级 IP20
安装模式 19英寸机箱机架式
工作环境 环境温度：－40℃～＋85℃；  相对湿度：≤95%（25℃）；海拔≤3km
注：产品规格可能不定期更新，请咨询安普迅公司了解详情。
安装、接线
• 防雷器串联在被保护设备与信号通道之间；
• 防雷器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反；
• 把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m。
使用、维护
• 本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期;
• 当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
