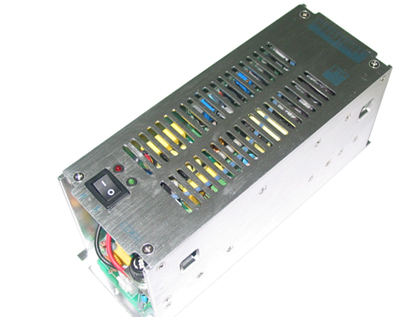

PC-222418B1-2(26V)是一种具有多路输出的AC/DC中小功率电源
地区城市：广东省－深圳市 更新时间：2011-5-19 14:14:04
联 系 人：张小姐 有效期限：2011-6-19 14:14:04
公司名称：深圳市金威源科技有限公司
电子信箱：cehua@gold-power.com 联系电话：0755- 83433152
PC-222418B1-2(26V)是一种具有多路输出的AC/DC中小功率电源，整个电源采用最新电路设计，具有结构紧凑、性能可靠。整机稳压精度高，输出效率高。输入电压范围宽，适用于农村电网。输入具有过欠压保护，输出具有短路保护、过流保护、过压保护及过温保护，整机具有告警功能、锂电池充电功能，冷却采用自然方式。整个电源严格按安规要求设计，符合信息技术设备安全标准要求。
一、环境条件
1、工作温度：
2、贮存温度：
3、相对湿度：10%～90%
4、海拔高度：≤
5、大气压力：70～106KPa
6、散热方式：自然传导散热
二、输入特性
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
输入电压范围 |
Vac |
145 |
220 |
285 |
|
|
输入启动电压 |
Vac |
165 |
|
280 |
|
|
输入电压频率范围 |
Hz |
45 |
50 |
55 |
|
三、输出电气特性
1、基本输出特性
|
输出电压 |
输出电压范围 |
输出电流范围 |
纹波 |
备 注 |
|
+26V |
26.1V～26.4V |
|
≤50ｍV |
+26V/ |
|
+9V |
9.10V～9.3V |
|
≤30ｍV | |
|
+5V |
4.90V～5.15V |
|
≤30ｍV | |
|
+12V(MODEM) |
11.75V～12.25V |
|
≤50ｍV | |
|
电池16.4V |
16V～16.4V |
|
- |
备注：纹波测试需在额定输入/输出，且在输出端加并0.1uF薄膜电容和10uF/50V高频电解电容各一个，示波器带宽为20MHｚ进行测量。
2、其它输出特性
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
输出功率 |
W |
- |
144 |
|
自然冷/满载输出 |
|
输出效率 |
％ |
73 |
|
- |
额定输入/输出 |
|
温度系数 |
/℃ |
|
|
±0.02％ |
|
库存充足,价格优惠!
深圳金威源科技有限公司为为客户在特定领域或行业提供创新性、个性化的解决方案和产品服务，本网站中为金威源公司部分产品，如果你未找到你需要的产品，或者想要更详细的产品服务，请致电 0755-83433152或E-mail:cehua@gold-power.com，我们将快速的、准确的为您提供最实用的产品技术资料，提供全方位、多元化的解决方案。
