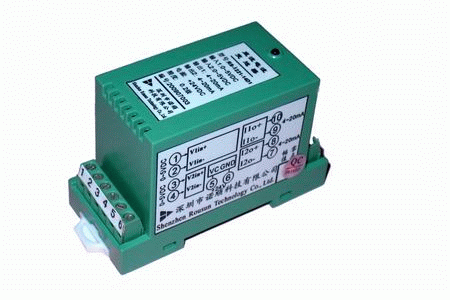

RS-1217A 二线制电压变送器是4-20mA电流环接口模块,该模块内部包含有一个电流信号调制电路,变换电路及解调电路。该模块4~20mA的供电电压范围宽(16.5V-36V),输入等效电阻小,线性度高。该芯片提供5V/3.5mA的隔离电压输出、2.5V基准电源。输入端电压为0~75mV~100VDC任选,对应输入侧电流环电流的变化。
技术参数:
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
基准电压 |
24V配电(Vref) |
2.475 |
VDC | ||
基准电压电流 |
24V配电(Iref) |
|
100 |
|
μV |
精度 |
RL=250Ω |
|
0.5 |
0.6 |
%FSR |
信号输出 |
RL=250Ω |
4 |
4~20 |
20 |
mA |
Vd电压输出 |
24V配电(Vref) |
5.3 |
|
5.9 |
VDC |
Vd负载能力 |
24V配电(Iref) |
|
2 |
|
mA |
电源电压范围 |
V+ |
16.50 16.5 |
24 24 |
36 36 |
V |
工作环境温度 |
|
-10 |
|
60 |
℃ |
贮存温度 |
|
-20 |
|
85 |
℃ |
