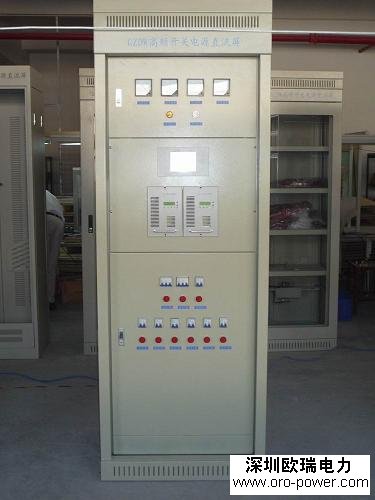

ORO系列GZDW直流系统
GZD(W)系列直流电源柜适用于10~500kV变电站、发电厂和高层建筑、住宅小区等的配电室,以及小型自备发电厂,作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。同时也可应用于其它需要直流电源的场所。
本产品符合GBT19826-2005电力工程直流电源设备通用技术条件规定。
本产品符合DLT5044-2004电力工程直流系统设计技术规程。
本产品充电装置可用高频充电模块和相控充电机。
本产品微机控制器可用PLC控制器型和工业级单片机型。
使用环境条件
1、环境温度:-10℃~+45℃;
2、海拔高度:不超过2400m;
3、相对湿度:日平均值不大于95%,月平均值不大于90%;
4、地震烈度:不超过8度;
5、安装垂直倾斜度:不超过5°;
6、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所;
7、微控制器抗噪声:1000V 1µS脉冲1分钟;
8、无强电磁场干扰;
9、使用环境与上述不符时,由用户与厂家协商解决。
功能特点
欧瑞电力 新一代智能直流电源GZDW系列产品采用核心高频开关电源、直流电源监控系统;采用双交流电源自动、手动切换输入;具有控制母线自动、手动调压;在线绝缘选线检测装置;运行状态指示;故障报警、记录;蓄电池智能充电管理、均浮充自动转换、限流;蓄电池温度补偿等功能,产品具备集成化、单元化、智能化特点。
机械参数
柜体前面为整扇玻璃门,后面为双开门,外形美观大方;
Ø 柜体结构设计便于设备安装调试、维护检修和运行操作。
Ø 外形尺寸有(高X宽X深)2260×800×600mm,2260×800×800mm两种常规标准规格,并且可根据用户需求定制非标柜体。
系统组成(组件)
按功能单元分,系统由以下组成部件组成,各组件的基本功能如下:
●高频开关整流模块
高频整流模块完成AC/DC变换,实现系统的最基本功能。
●交流配电
将三相交流输入电源通过配电分配到各个高频整流模块,其扩展功能为实现两路交流输入电源能自动进行投切。
●直流馈电
将直流母线电压通过配电分配到每一路直流输出回路。
●硅链调压单元
将整流模块输出电压和电池电压降压为一个稳定范围内的控制电压输出。
●监控单元装置
进行整个系统的管理,人机对话的实现窗口,主要进行电池充电管理,系统后台远程控制。通过监控装置,把交流、直流、扩展量的各种模拟量,各种开关量信号采集并分析处理,具有声光告警信息。
●电池巡检
对单体电池电压监测和告警,我公司提供电池巡检装置及电池巡检单元;分别检测19节及120节单体电池。
●绝缘检测
对母线和馈出支路的对地绝缘状况进行监测,产生告警信号,上报数据到监控模块系统,在监控模块中显示详细的告警信息。
柜体
★组合柜系统:由充电组合柜(充电柜、馈电柜)、电池柜组成。
★分体柜系统:由充电柜、馈电柜、电池柜组成。
