直流屏充电模块-数字型模块XYT-HT10A230X
详细描述

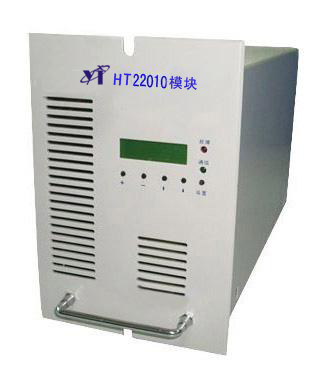

数字型风冷模块 |
图片仅供参考 |
产品原理及特点
- 采用国际上最先进的边缘谐振软开关技术,所有模块均为热插拔设计。模块之间采用隔离设计,防止模块之间相互影响。 - LCD汉字显示:模块工作状态和工作参数一目了然,通过RS485数字接口,在系统主监控工作时,模块接收主监控发出的工作参数。无主监控器时,模块会选出一个自主模块来控制所有模块对电池进行充放电。如果自主模块因故障退出运行,则会继续在剩余的模块里面选出一个自主运行的模块。 - 软件校准技术:解决传统模块参数整定采用电位器整定的固有缺陷,如电位器漂移问题以及现场调整不便等问题;数字型整流模块采用软件校准技术,模块内部无需电位器,通过按键和LCD显示可以校准模块输出电压、输出限流、电压测量、电流测量;模块参数调整方便快捷。 - 自主均流技术:模块采用自主均流技术,模块间电流偏差小于3%; - ZVS软开关技术:为了使开关电源能够在高频下高效率地运行,运用ZVS边缘谐振技术,使开关过程损耗大为降低,从而进一步减小体积、减轻重量、极大提高模块性能。 - 风扇智能温控技术:散热是否良好直接影响到电源模块寿命的长短,风扇散热一直是散热方式的首选,但是过大的风流量,运行时间久了,会造成大量灰尘堆积在模块内部的线路上,会增加模块的故障率。我公司智能数字型整流模块STM22005/STM11010采用温控技术,根据模块内部不同的温度,风扇的转速分为低速和高速,减少由于灰尘堆积造成的模块故障率的增加,很大程度上延长了模块的寿命,增加了系统的可靠性。
系统技术参数
- 交流输入 - 交流输入: 380VAC 电压变化范围:304V~475V。 频率变化范围:50HZ±10%。 - 直流输出 输出额定值: 5A、10A、20A 电压调节范围:194V-291V/97V-145.5V 输出限流范围:(5%-100%)×额定电流 稳压精度:≤0.5% 稳流精度:≤0.5% 纹波系数:≤0.1% 转换效率:≥94%(满负荷输出) 动态响应:在20%负载跃变到80%负载时恢复时间≤200цS,超调≤±5% 可闻噪声:≤45db 工作环境温度:-5℃ --+45℃ - 绝缘 绝缘电阻:直流、交流部分与机壳间相互施加50Hz/500V的交流电压,绝缘电阻>2MΩ。 绝缘强度:交流、直流部分和机壳间,分别施加50Hz/2KV 的交流电压,一分钟无击穿,无闪络。 - 模块四遥功能: 遥控:开/关机、均/浮充。 遥调:输出电压、输出限流均连续可调。 遥测:输出电压值、输出电流值。 遥信:开/关机状态、故障类型。 - 结构外型: 5A:模块尺寸:226×115×338mm (高×宽×深) 模块重量:4.5KG 10A:模块尺寸:238×165×340mm (高×宽×深) 模块重量:7.5KG 20A:模块尺寸:280×155×408mm(高×宽×深) 模块重量:13.5KG |
