产品型号一览表 | |||||||
型号 |
输入电压(V) |
输出 |
效率%(满载时) | ||||
Min |
Type |
Max |
电压(VDC) |
电流(mA) |
Min
Vin |
Max
Vin | |
LM7801-2A |
4.75 |
5 |
20 |
1.5 |
2000 |
81 |
78 |
LM78X2-2A |
4.75 |
5 |
20 |
1.8 |
2000 |
82 |
79 |
LM7802-2A |
4.75 |
5 |
20 |
2.5 |
2000 |
86 |
84 |

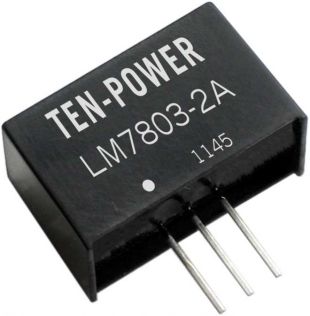

LM7803-2A |
4.75 |
5 |
20 |
3.3 |
2000 |
88 |
87 |
LM7805-2A |
6.5 |
12 |
20 |
5.0 |
2000 |
91 |
90 |
输出特性表 | |||||
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
输出电压精度 |
100%的负载,输入电压范围 |
±2 |
±3 |
% | |
线性调节率 |
输入电压从最低电压到最高电压,满载 |
±0.5 |
±0.75 | ||
负载调整率 |
从10%的负载到100%的负载 |
±0.5 |
±1.0 | ||
纹波+噪声 |
20MHz带宽 |
25 |
80 |
mVp-p | |
短路保护 |
可持续,自恢复 | ||||
过热保护 |
IC内置 |
150 |
℃ | ||
输出限制电流 |
5000 |
mA | |||
开关频率 |
100%负载,输入电压范围 |
300 |
340 |
380 |
KHz |
动态负载稳定性 |
100%<->10%负载 |
±100 |
mV | ||
软启动时间 |
15 |
ms | |||
静态电流 |
输入电压范围 |
7 |
17 |
mA | |
温度系数 |
-40 ℃~+85℃ |
±0.03 |
%/℃ | ||
最大容性负载 |
正输出 |
1000 |
μF |
一般特性表 | |||||
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
存储湿度 |
95 |
% | |||
工作温度 |
-40 |
85 |
℃ | ||
存储温度 |
-55 |
125 | |||
工作时外壳温度 |
100 | ||||
引脚耐焊接温度 |
焊点距离外壳边沿1.5mm,10秒 |
300 | |||
冷却方式 |
自然空冷 | ||||
外壳材料 |
阻燃耐热塑料(UL94-V0) |
