DC48V转AC220V通信逆变器
详细描述
|
|
|
产 品 说 明
|
|
通信专用逆变电源是通信系统新一代的专用电源，主要针对通信系统的特点和要求设计制造，适合通信
系统对供电设备高质量、高可靠性的要求，适用于具有蓄电池组的通信机房，各类数字通信设备、信息
网络系统服务器、交换机、智能平台系统等需要 220V 交流供电的场所。
通讯逆变电源特点 :
1 、输入直流48V，输出纯正弦波交流220V，波形纯净稳定，消除电网干扰；
2 、输出采用隔离变压器，输出电压稳定，安全
3 、交流旁路不间断切换；
4 、具有完善的欠压、过压、过载、过热、短路，接反等多种保护功能；
通信逆变电源原理图：
【通信逆变器规格】
直流48V输入，交流220V输出；容量有：500VA、1KVA、2KVA、3KVA、4KVA、5KVA
|
逆变电源主要特点 |
|
NHDA系列正弦波逆变电源是济南能华新一代数字化、智能化产品，专门针对电力系统设计的，
是把直流电变换成正弦波电源的DC/AC功率变换装置。 |
|
☆软件保护与硬件保护的复合保护模式，可靠性高。 |
|
☆具备完善的保护功能：输入极性反接、输入过欠压、输出过压、过流、短路、机内过热、
另有软启动功能。 |
|
☆采用三节复合滤波及磁屏蔽，减少了对输入端的反灌噪声电压，电磁兼容性优良。 |
|
☆智能型风扇调速系统。 |
|
☆可接纯感性负载(需降额使用)。 |
|
逆变电源技术参数
|
|
型号 |
NHDA500VA-482 |
NHDA1000VA-482
|
NHDA2000VA-482
|
NHDA3000VA-482
|
NHDA5000VA-482
|
|
额定容量 |
500VA |
1000VA |
2000VA |
3000VA |
5000VA |
|
额定输出功率 |
400W |
800W |
1600W |
2400W |
3500W |
|
直
流
输
入 |
额定输入电压 |
48V |
|
额定输入电流 |
10A |
25A |
50A |
75A |
125A |
|
关断电压范围 |
40V～60V |
|
开机电压范围 |
46V～57V |
|
反灌杂音电流 |
≤10% |
|
交
流
输
入 |
允许旁路电压 |
220Vac±15% |
|
额定输入电流 |
2.3A |
4.5A |
9.1A |
13.6A |
22.7A |
|
旁路转换时间 |
≤5ms |
|
交
流
输
出 |
额定输出电压及频率 |
220Vac,50Hz |
|
波形 |
纯正弦波 |
|
额定输出电流 |
1.8A |
3.6A |
7.2A |
10.8A |
16A |
|
输出电压精度 |
220V±1.5% |
|
输出频率精度 |
50Hz±0.1% |
|
波形失真率(THD) |
≤3% (线性负载) |
|
动态响应时间 |
5% (负载0←→100%) |
|
功率因数(PF) |
0.7/0.8 |
|
过载能力 |
120%,30秒 |
|
逆变效率 |
≥85% |
|
工
作
环
境 |
绝缘强度 |
1500Vac,1分钟 |
|
噪音(1米) |
≤40dB |
|
使用环境温度 |
-5℃～40℃ |
|
湿度 |
0～90%,不结露 |
|
使用海拔 |
≤1000m |
|
冷却方式 |
强制风冷 |
|
逆变器状态 |
市电正常、逆变正常、电池欠压、输出过载 |
|
机
械
尺
寸 |

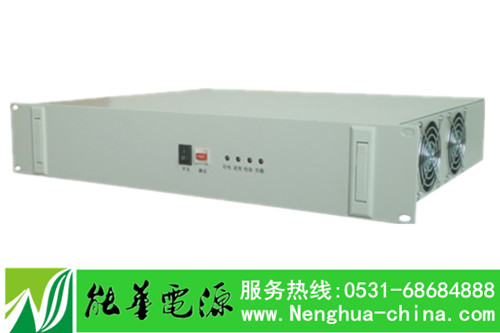

19英寸机架式(2U) |
482×88.8×252(mm) |
482×88.8×352(mm) |
482×88.8×382(mm) |
|
重量 |
5Kg |
7 Kg |
8 Kg |
11 Kg |
13 Kg |
|
台式(宽高深) |
/ |
175×274×452(mm) |
220×330×452(mm) |
|
重量 |
/ |
8 Kg |
9 Kg |
12 Kg |
15 Kg |
|
颜色 |
电脑白（灰） |
|
保护功能 |
输入欠压、过压；输出过载、短路保护、市电高低压保护 |
|
输出方式 |
插座或接线端子 |
接线端子 | | | |
