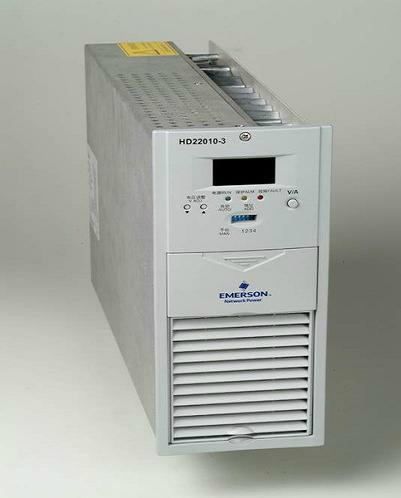

HD22010-3

HD22010-3系列充电模块是电力电源最主要的配置模块，广泛应用于35kV到330kV 的变电站电力电源中。

HD22010-3系列充电模块采用自冷和风冷相结合的散热方式，在轻载时自冷运行，符合电力系统的实际运行情况。

艾默生充电模块HD22010-3采用先进的移相谐振高频软开关电源技术和创新型的自冷／风冷兼容散热设计，效率达到世界一流水平。采用内置CPU集散式控制方式，工作稳定可靠。通过CE安规、电磁兼容标准认证，通过国家、行业产品型式检验。
　　

输入电压：323~475V，三相三线制

功率因数：≥0.92 模块效率：≥94%

输出直流电压：176~286V  DC/220V

最大输出电流：110%额定输出电流

电流输出限流特性：10~100%额定电流可调

稳压精度：≤±0.5% 稳流精度：≤±0.5%

文波系数：≤0.05% 外形尺寸(高*寬*深)：288mm*139mm*467mm

整机重量：≤15kg 环境温度：-10C~+40C

HD22010-3 充电模块由三相无源 PFC 和 DC/DC 两个功率部分组成。在两功率部分之外还有辅助电源以及输入输出检测

保护电路。

前级三相无源 PFC 电路由输入 EMI 和三相无源 PFC 组成，用以实现交流输入的整流滤波和输入电流的校正，使输入电

路的功率因素大于0.94，以满足DL/T781-2001中三相谐波标准和GB/T 17794.2.2-2003中相关EMI、EMC标准。

后级的 DC/DC 变换器由 PWM 发生器控制前级 PFC 输出的 DC 电压、经过高频变压器输出后再整流滤波输出 DC 电压

等电路组成，用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。

辅助电源在输入三相无源 PFC 之后，DC/DC 变换器之前，利用三相无源 PFC 的直流输出，产生控制电路所需的各路电

源。

输入检测电路实现输入过欠压、缺相等检测。DC/DC的检测保护电路包括输出电压电流的检测，散热器温度的检测等，

所有这些信号用以DC/DC的控制和保护。

HD22010-3主要功能
1．保护功能
1）输入过/欠压保护
模块具有输入过/欠压保护功能。当输入电压小于313±10Vac或者大于485±10Vac，模块保护，无直流输出，保护指示
灯（黄色）亮。电压恢复到335±10Vac～460±15Vac之间后，模块自动恢复工作。
2）输出过压保护/欠压告警
模块具有输出过压保护欠压告警功能。当输出电压大于325±5Vdc时，模块保护，无直流输出，保护指示灯（黄色）亮。
模块不能自动恢复，必须将模块断电后重新上电。
当输出电压小于198±1Vdc 时，模块告警，有直流输出，保护指示灯（黄色）亮。电压恢复后，模块输出欠压告警消失。
3）短路回缩
模块具有短路回缩功能。当模块输出短路时，输出电流不大于40％额定电流。短路因素排除后，模块自动恢复正常输出。
4）缺相保护
模块具有缺相保护功能。当输入缺相时，模块限功率，可半载输出。在输出电压为260V时输出5A 电流。
5）过温保护
模块的进风口被堵住或环境温度过高导致模块内部的温度超过设定值时，模块会过温保护，模块面板的保护指示灯（黄
色）亮，模块无电压输出。当异常条件清除、模块内部的温度恢复正常后，模块将自动恢复为正常工作。
6）原边过流保护
异常状态下模块整流侧出现过流，模块保护。模块不能自动恢复，必须将模块断电后重新上电。
2．其它功能
1）风扇温度控制
模块采用温度和电流联合控制风扇转动的方式。风扇转速分为停转、半转和全转三档，通过对输出电流和模块温度综合考虑进行风扇调速控制。
2）故障显示
模块告警信息以故障代码的形式在 LED 上实时的闪烁显示。这时 LED 显示内容改为故障代码，按下显示切换按钮后显示电压。
3）通信功能
模块可以RS485方式与上位机通信。将模块输出电压和电流、模块保护和告警信息发送给上位机，接受并执行上位机下发的控制命令。

艾默生充电模块故障代码显示含义

故障代码  E31        E32       E33        E34        E36

代码含义  输出欠压  模块过温  交流过欠压  交流缺相  输出过压

　　
　　HD22010-3艾默生充电模块使用注意事项
　　1.模块均流
　　模块出艾默生工厂前已经经过严格的均流调试，在HD22010-3模块工作于自动状态下，任何模块设置为相同输出电压时，不需要作任何均流调整，模块也不提供外部调整的器件。均流指的是连接到同一母线上的模块均分负载。
　　如果发现模块电压严重不均流情况，采用排除的方法，将造成不均流的模块更换。确认模块是否均流损坏的方法如下：
彻底断开HD22010-3模块的均流电缆和通讯电缆，单独开启一个充电模块。l　　
待HD22010-3充电模块开启以后，给充电模块加额定负载1／3～2／3的额定电流。l　　
用万用表的直流电压档测量充电模块的均流母线的正负之间的电压，对应的均流母线的电压为0.6～1.2V左右。l　　
逐个检查每个充电模块在负载情况下的均流母线电压，有电压为正常，需要检查均流母线是否连接好、均流线是否连接正确、充电模块是否在自动工作状态下，排除故障。如果负载状态下测量无此电压，则充电模块的均流电路已经损坏。l　　
　　
　　2.模块散热
　　模块采用风机冷却方式，安装于模块前部的风机从模块前方抽风吹向模块后方，在设计模块安装时，需要进行模块的散热风道设计，即在安排模块位置时，应该保证模块前后散热风道的畅通，模块后方尽量少安装温度敏感部件，设计时应避免将直流采样盒、霍尔传感器、配电监控盒等部件安置在模块风道附近。
　　
　　3.模块热插拔
　　HD22010-3模块热插拔的条件是模块输出端串接隔离二极管，防止母线上已经存在的电压对模块内未充电的大容量的电容充电，引起母线的瞬时短路和模块内部部分电路的瞬时过载，严重时甚至毁坏设备。
　　正在工作中的模块进行插拔时，必须有严格的时间间隔，原则是拔离的模块的输出电压完全下降到0V，否则在重复插拔的过程中，将导致模块的损坏。
　　
　　4.电压调整
　　HD22010-3模块在手动工作方式下，调整电压由面板上的电位器控制。顺时针调整电位器，输出电压升高。
　　在自动方式下，模块电压由监控模块指令控制。
　　5.模块电源控制
　　为了方便HD22010-3充电模块的单个维护，模块交流输入应分别设置单独的空气开关，不应直接连接到交流母线上，推荐空开额定容量为6A.
