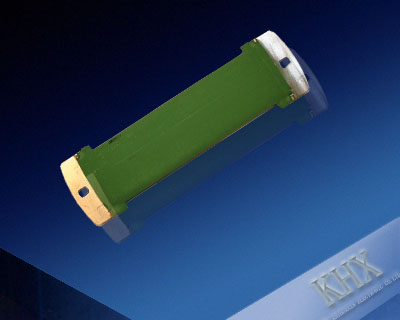

功率型阻燃扁式被漆线绕电阻器
详细描述
I. 特点
- 阻燃型,耐热性优,安装方便
II. 尺寸结构图 |
|
|
类型 |
尺寸(mm) |
阻值范围 |
临界 |
使用温度范围 |
功率 |
L |
L1 |
L2 |
D(max) |
d(max) |
H |
电压 |
阻值 |
RXB1-40 |
40W |
50 |
67 |
86 |
37 |
10 |
5.5×10 |
0.1Ω~6K8Ω |
360KV |
3.2KΩ |
-50℃--250℃ |
RXB1-65 |
65W |
90 |
107 |
126 |
37 |
10 |
5.5×10 |
0.1Ω~18KΩ |
960KV |
14KΩ |
-50℃--250℃ |
RXB1-90 |
90W |
120 |
137 |
156 |
37 |
10 |
5.5×10 |
0.1Ω~27KΩ |
1400KV |
21KΩ |
-50℃--250℃ |
RXB1-110 |
110W |
153 |
169 |
188 |
37 |
10 |
5.5×10 |
0.1Ω~33KΩ |
1900KV |
32KΩ |
-50℃--250℃ | |
|
III.降负荷曲线图和表面温升曲线图
IV. 电气特性:
项目 |
性能要求 |
测试方法 |
短时间过负荷: |
ΔR≤±(2% R0+0.05Ω) |
JIS5202-5.5 10倍额定功率电压 5秒 |
耐电压: |
无击穿和飞弧现象 |
JIS5202-5.7 1000V 60秒 |
耐湿负荷寿命: |
ΔR≤±(3% R0+0.05Ω) |
JIS5202-7.9 温度:40±2℃,温度:90~95% 试验持续1000 小时 |
耐温负荷寿命: |
ΔR≤±(5% R0+0.05Ω) |
JIS5202-7.10 70℃ ,1.5h通电,0.5h断电 试验持续1000 hrs |
不燃性: |
无明火和飞弧现象 |
Sj3272-4.2 | | |
