RS232/RS485信号转模拟信号隔离D/A转换器

产品特点：

●低成本、小体积模块化设计

● RS-485/232接口，隔离转换成标准模拟信号输出

●模拟信号输出精度优于0.2%

●可以程控校准模块输出精度

●信号输出/通讯接口之间隔离耐压3000VDC

●宽电源供电范围：8 ~ 32VDC

●可靠性高，编程方便，易于安装和布线

●用户可编程设置模块地址、波特率等

●可设置成主机来读取WJ21产品数据实现远程采集

●支持Modbus RTU通讯协议

典型应用：

● 4-20mA信号输出

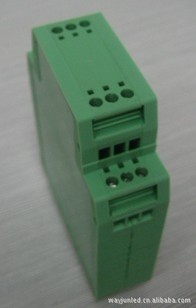

图1WJ21模块外观图

产品概述：

WJ31系列产品实现主机RS-485/232接口信号隔离转换成标准模拟信号，用以控制远程设备。WJ31系列产品可应用在RS-232/RS-485总线工业自动化控制系统，4-20mA，0-5V，0-10V等标准信号输出，用来控制工业现场的执行设备，控制设备以及显示仪表等等。

产品包括电源隔离，信号隔离、线性化，D/A转换和RS-485串行通信。每个串口最多可接256只WJ31系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

WJ31系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

WJ31系列产品按工业标准设计、制造，信号输出/通讯接口之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+80℃。

 WJ31功能简介：

WJ31信号隔离D/A转换模块，可以用来输出一路电压或电流信号，也可以用来输出两路可以共地的电流或电压信号。

1、  模拟信号输出

12位输出精度，产品出厂前所有信号输出范围已全部校准。在使用时，用户也可以很方便的自行编程校准。

具体电流或电压输出量程请看产品选型，输出两路信号时两路输出选型必须相同。

2、  通讯协议

通讯接口：1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。

通讯地址（0～255）和波特率（2400、4800、9600、19200、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

3、  抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。
