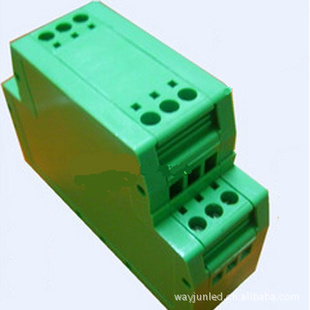

导轨式一进一出直流电压信号隔离变送器

概述：



该产品采用先进的隔离技术，能够对直流电压信号进行隔离检/监测，产品体积小，功耗低，精度高。输入，输出和辅助电源之间可以承受2500VDC隔离耐压，可以灵活应用。广泛应用于电力，化工，石油，工业和自动控制等领域。





产品型号：DIN11 IAP V1-P3-V1

产品参数：输入0-5V    输出0-5V  辅助电源5V

安装方式：导轨卡槽固定安装方式

外型尺寸：80*25.0*70MM



主要特性

精度等级：0.1级、0.2级。产品出厂前已检验校正，用户可以直接使用

全量程范围内极高的线性度（非线性度<0.2%）

产品全系列采用三隔离，信号输入/信号输出/辅助电源





通用参数

参数名称	测试条件	最小	典型值	最大	单位
隔离耐压	50Hz，1分钟		2500		VDC
漏电流	1mA
耐冲击电压	3KVAC， 1.2/50us(峰值)
工作温度		-25		+70	℃
工作湿度	无凝露	10		90	%
存储温度		-45		+80	℃
存储湿度		10		95



输入阻抗：≥300KΩ



电源损耗:<0.3W(电压输出)



输入过载能力:2.0倍额定：连续

输出过载能力：≥2KΩ

响应时间：≤1mS



注：电流输出型如果要求负载电阻650Ω,请另做注明





DIN11系列产品外型尺寸及外接线路描述















注意事项

1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。

2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。

3、当用表笔直接测量信号时，请将端子旋紧。

4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。

5、集中安装时，安装间距≥10mm。

6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。

7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。请勿涂改和撕下产品上的任何标贴。

8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。
