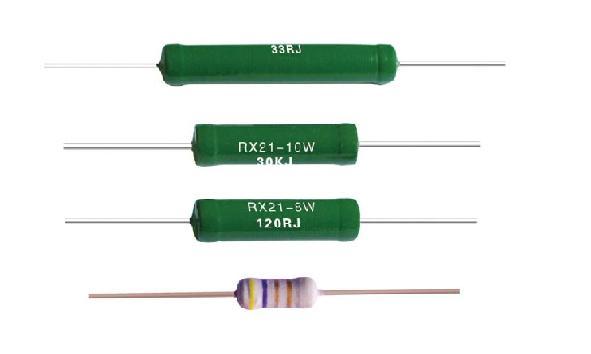

RX21 线绕电阻

点击查看原图
信息类型：跳蚤市场 　　 所属类别：电子元件
地区城市：江苏省 －南京市 更新时间：2012-6-5 17:14:37
联 系 人： 高经理 有效期限：2013-6-5 12:30:30
公司名称：南京步梯电子有限公司
电子信箱：info@btvop.com 　　 联系电话：0086-025-86970136
详细描述

RX21 线绕电阻 (1/4W,1/2W,1W,2W,3W,4W,5W,6W,8W,9W,10W,11W,12W)

特点及用途
○体积小，阻值范围宽，性能稳定，可靠性高。
○耐热性能好，温度系数小，噪音低，负荷功率大。
○轴向引线，方便安装。
○采用不燃漆包封。

外型尺寸

型号 70℃额定功率(W) 尺 寸(mm)
L D l±3 d±0.05
RX21 1/4W 6.3±1 2.3±0.5 25 0.41
1/2W 11.0±1 3.5±0.5 0.55
1W 11.0±1 3.5±0.5 0.55
2W 13.5±1 5.0±0.5 0.55
3W 13.5±1 5.0±0.5 0.55
4W 23.5±1 7.5±0.5 0.75
5W 23.5±1 7.5±0.5 0.75
6W 23.5±3 7.5±0.5 0.75
8W 32.5±3 8.5±0.5 0.75
9W 32.5±3 8.5±0.5 0.75
10W 32.5±3 8.5±0.5 0.75
11W 47.0±3 8.5±0.5 1.0
12W 47.0±3 8.5±0.5 1.0


主要性能指标

型号 70℃额定功率(W) 温度系数
(10-6/℃) 　		 阻值范围
(Ω)		 阻值允许
偏差(%)		 最大工作电压
(V)		 最大负荷电压
(V)		 最高绝缘电压
(V)
RX21 1/4W ±100 0.1~750 ±1
±5		 150V 300V 150V
1/2W 400V 250V
1W 0.15~3K
2W 0.15~5.1K 250V 400V 350V
3W 500V 600V 500V
4W 0.15~10K
5W
6W 500V 600V 750V
8W 0.15~33K
9W 750V 800V 1000V
10W
11W
12W


降功耗曲线图
