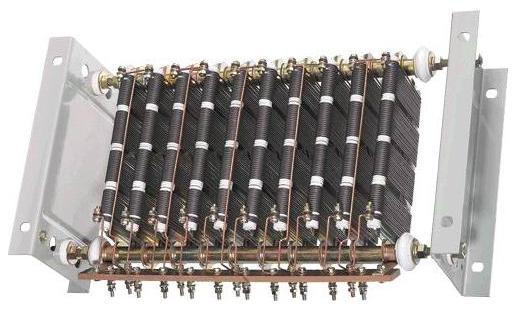

ZX2 电阻器(ZX2-1,ZX2-2)



内容介绍：ZX2 电阻器是由ZB1,ZB2板形线绕电阻组装而成，具有功率大，耐电压高1500V等特点，主要用于电梯、起重机、港机、轧机、卷扬机、发电机、变频器等的起动、制动、调速和负载等，通常称为起动电阻箱,制动电阻箱,负载电阻箱。具体规格有ZX2-1/0.2,ZX2-1/0.25,ZX2-1/0.35,ZX2-1/0.4,ZX2-1/0.5,ZX2-1/0.66,ZX2-2/0.7,ZX2-2/0.9,ZX2-2/1.1,ZX2-2/1.26,ZX2-2/1.45,ZX2-2/1.95,ZX2-2/2.8,ZX2-2/3.5,ZX2-2/4.4,ZX2-2/5.0,ZX2-2/5.8,ZX2-2/8,ZX2-2/12,ZX2-2/14,ZX2-2/18,ZX2-2/21.6,ZX2-2/27.6,ZX2-2/37,ZX2-2/48,ZX2-2/68,ZX2-2/96,ZX2-2/140,ZX2-2/188,ZX2-2/260



特点及用途
○由ZB板型电阻器组合而成，长寿命设计
○适用于交流电压不超过1140V，直流电压不超过1500V的电力设备电路。主要用于电梯、起重机、港机、轧机、卷扬机、发电机、变频器等的起动、制动、调速和负载等。

接线原理图

主要性能指标

型号	电阻阻值(Ω)	阻值允许偏差(%)	额定 电流(A)	绝缘功率(KW)	绝缘电压(KV)	发热 时间 常数 (S)	使用温度 范围	组成电阻
								型号	数量
ZX2-1/0.2	0.2	±10%	43	3.5KW	2.5KV	180	-55℃~+315℃	ZX2-1/0.2	10
ZX2-1/0.25	0.25		38			160		ZX2-1/0.25	10
ZX2-1/0.35	0.35		32			140		ZX2-1/0.35	10
ZX2-1/0.4	0.4		29			126		ZX2-1/0.4	10
ZX2-1/0.5	0.5		26			113		ZX2-1/0.5	10
ZX2-1/0.66	0.66		23			100		ZX2-1/0.66	10
ZX2-2/0.7	0.7		22.3			286		ZX2-2/0.7	10
ZX2-2/0.9	0.9		19.9			237		ZX2-2/0.9	10
ZX2-2/1.1	1.1		17.7			203		ZX2-2/1.1	10
ZX2-2/1.26	1.26		16.7			186		ZX2-2/1.26	10
ZX2-2/1.45	1.45		15.4			169		ZX2-2/1.45	10
ZX2-2/1.95	1.95		13.8			132		ZX2-2/1.95	10
ZX2-2/2.8	2.8		11.2			282		ZX2-2/2.8	10
ZX2-2/3.5	3.5		10.1			235		ZX2-2/3.5	10
ZX2-2/4.4	4.4		8.9			202		ZX2-2/4.4	10
ZX2-2/5.0	5.0		8.4			214		ZX2-2/5.0	10
ZX2-2/5.8	5.8		7.7			168		ZX2-2/5.8	10
ZX2-2/8	8		6.6			132		ZX2-2/8	10
ZX2-2/12	12		5.4			175		ZX2-2/12	10
ZX2-2/14	14		5.0			153		ZX2-2/14	10
ZX2-2/18	18		4.4			132		ZX2-2/18	10
ZX2-2/21.6	21.6		4.0			112		ZX2-2/21.6	10
ZX2-2/27.6	27.6		3.5			104		ZX2-2/27.6	10
ZX2-2/37	37		3.1			122		ZX2-2/37	10
ZX2-2/48	48		2.7			104		ZX2-2/48	10
ZX2-2/68	68		2.3			86		ZX2-2/68	10
ZX2-2/96	96		1.9			75		ZX2-2/96	10
ZX2-2/140	140		1.6			63		ZX2-2/140	10
ZX2-2/188	188		1.4			52		ZX2-2/188	10
ZX2-2/260	260		1.2			41		ZX2-2/260	10
