金融系统数字化网络监控解决方案(图)
2005/7/21 17:50:24
大连日新诚高科技有限公司 供稿
一、系统架构和主要功能描述

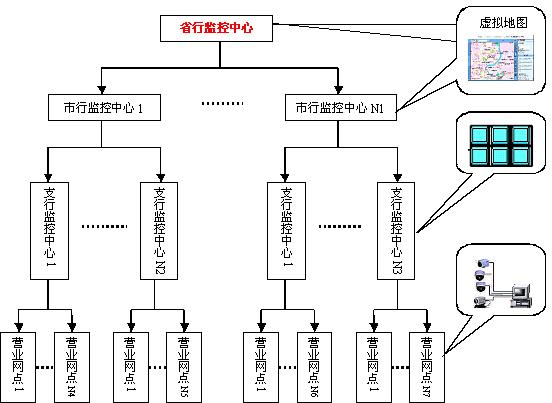

依据本地存储, 分级控制，集中管理的原则，将系统所有营业机构组成一个整体的数字化监控网络。从局部看,每个营业机构独立使用一套监控系统主机，构成一个独立的运行终端,单独完成各自采集到的音视频信号的显示、压缩、存储、回放等功能；而从整体看，这些众多的相互独立的运行终端，通过各自的网络连接设备,有机连接为一个完整的数字化网络监控系统。上级管理人员通过这个监控网络即可随时调看各营业机构监控设备的运行和现场情况，从而真正实现了管理的网络化和智能化。整个系统采取分级管理模式，各级均具有权限控制功能。省分行作为系统的最高级控制中心，具有最高访问权限,通过设在省分行监控中心控制主机上的虚拟电子地图,可以随时调看全省各营业机构监控设备的运行和现场情况,还可以查询各点的历史记录,当有报警信号上传至控制中心时,中心可以立即将画面切换至该报警点以便快速采取应对措施；支行作为各营业机构的基本管理部门，其管理职能较为综合和重要，每一支行的监控中心均设有大屏幕监控，实时对所辖营业网点监控；储蓄点与分理处属于信息采集终端，以录像和监控报警为主。
二、营业点柜员制监控

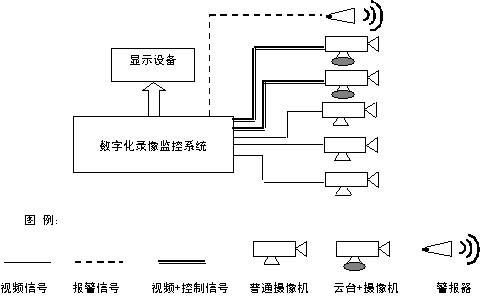

系统采用最先进的视频采集/压缩技术，实时采集同步压缩，将图象以MPEG-2 方式压缩保存于硬盘之中，MPEG 方式以其独特的帧间预测压缩计算方式，决定了所保存图像文件无法抽帧，保证历史记录的完整可靠性。单路捕捉画面最高可达30帧每秒，声音和图象同步存储，按时间检索，极其方便。存储图象的文件大小依据时间长短而定，一般0----60分随意可调，同时还可通过刻录机将图象存于光盘之中，以备日后查找，且易于保存。压缩文件（包括图像文件和声音文件）占用硬盘空间一般为170M/路/小时，依据不同场合对画面质量的不同要求亦可对压缩图像质量单路独立设置。在系统控制方面系统集成有专用的监控软件,以该软件为平台，可直接通过解码器对摄像机的光圈、镜头、等参数和云台进行控制，并可输出各种操作指令进行联动控制输出。基本组成原理如下图所示。
主要功能和特点：
1.界面友好操作简便
2.超大容量硬盘录像储存
3.强大的图像处理功能 ，随心所欲的单/多画面显示+叠字功能
4.灵便的检索功能
5.音/视频同步处理
6.权限/密码设置
三、系统的数字化网络监控
数字化网络监控系统是结合传统监控技术、现代计算机技术、网络通信技术及自动控制技术为一体，将数字化的本地录像监控系统和网络控制中心等硬件设备集成化、模块化，采用专用软件来实现监控功能；在应用先进的网络传输控制技术的同时,全面兼顾现有的各种网络资源,严格遵循国际标准网络传输协议和视频压缩标准，达到信息资源管理的网络化与集中控制线路上利用通信总线技术，实现系统内部互相通信和集中控制；在切换上实现了全矩阵切换功能及各控制中心之间的视/音频切换；在操作平台上，提供了良好的人机交互界面。全中文运行平台，视频图象、声音、文字提示结合，使远端控制中心具有身临现场的感觉；在管理上，其分级权限功能、表格统计、操作命令等功能将监控系统变得更加智能化，科学化。
依据本地存储, 分级控制，集中管理的原则，将系统所有营业机构组成一个整体的数字化监控网络。从局部看,每个营业机构独立使用一套监控系统主机，构成一个独立的运行终端,单独完成各自采集到的音视频信号的显示、压缩、存储、回放等功能；而从整体看，这些众多的相互独立的运行终端，通过各自的网络连接设备,有机连接为一个完整的数字化网络监控系统。上级管理人员通过这个监控网络即可随时调看各营业机构监控设备的运行和现场情况，从而真正实现了管理的网络化和智能化。整个系统采取分级管理模式，各级均具有权限控制功能。省分行作为系统的最高级控制中心，具有最高访问权限,通过设在省分行监控中心控制主机上的虚拟电子地图,可以随时调看全省各营业机构监控设备的运行和现场情况,还可以查询各点的历史记录,当有报警信号上传至控制中心时,中心可以立即将画面切换至该报警点以便快速采取应对措施；支行作为各营业机构的基本管理部门，其管理职能较为综合和重要，每一支行的监控中心均设有大屏幕监控，实时对所辖营业网点监控；储蓄点与分理处属于信息采集终端，以录像和监控报警为主。
二、营业点柜员制监控
系统采用最先进的视频采集/压缩技术，实时采集同步压缩，将图象以MPEG-2 方式压缩保存于硬盘之中，MPEG 方式以其独特的帧间预测压缩计算方式，决定了所保存图像文件无法抽帧，保证历史记录的完整可靠性。单路捕捉画面最高可达30帧每秒，声音和图象同步存储，按时间检索，极其方便。存储图象的文件大小依据时间长短而定，一般0----60分随意可调，同时还可通过刻录机将图象存于光盘之中，以备日后查找，且易于保存。压缩文件（包括图像文件和声音文件）占用硬盘空间一般为170M/路/小时，依据不同场合对画面质量的不同要求亦可对压缩图像质量单路独立设置。在系统控制方面系统集成有专用的监控软件,以该软件为平台，可直接通过解码器对摄像机的光圈、镜头、等参数和云台进行控制，并可输出各种操作指令进行联动控制输出。基本组成原理如下图所示。
主要功能和特点：
1.界面友好操作简便
2.超大容量硬盘录像储存
3.强大的图像处理功能 ，随心所欲的单/多画面显示+叠字功能
4.灵便的检索功能
5.音/视频同步处理
6.权限/密码设置
三、系统的数字化网络监控
数字化网络监控系统是结合传统监控技术、现代计算机技术、网络通信技术及自动控制技术为一体，将数字化的本地录像监控系统和网络控制中心等硬件设备集成化、模块化，采用专用软件来实现监控功能；在应用先进的网络传输控制技术的同时,全面兼顾现有的各种网络资源,严格遵循国际标准网络传输协议和视频压缩标准，达到信息资源管理的网络化与集中控制线路上利用通信总线技术，实现系统内部互相通信和集中控制；在切换上实现了全矩阵切换功能及各控制中心之间的视/音频切换；在操作平台上，提供了良好的人机交互界面。全中文运行平台，视频图象、声音、文字提示结合，使远端控制中心具有身临现场的感觉；在管理上，其分级权限功能、表格统计、操作命令等功能将监控系统变得更加智能化，科学化。
